Joints de fractionnement d'un enduit : où les placer sur la façade

Un enduit de façade doit être découpé en panneaux dès que la surface devient grande, ou dès que le support change de nature sous l'enduit. Les joints de fractionnement sont ces lignes de découpe. Ils se placent au droit des joints de dilatation du gros œuvre, à chaque changement de matériau ou de structure, au niveau des planchers sur un bâtiment à étages, et dans le champ courant pour ramener chaque panneau à une surface et à une forme raisonnables. Ils se referment ensuite avec un profilé à soufflet, ou avec un fond de joint et un mastic élastique. Jamais avec du mortier.

La raison tient en une phrase. Un enduit raccourcit en durcissant, puis travaille avec la température, tandis que le mur qui le porte bouge autrement et à un autre rythme. Sur une petite surface, l'écart se dissipe. Sur une grande, il s'accumule jusqu'à dépasser ce que l'enduit peut encaisser en traction, et la façade se fend là où elle veut : en général dans l'angle d'une fenêtre, ou au droit d'un chaînage. Fractionner, c'est décider à l'avance où la discontinuité se trouvera, et lui donner une forme propre au lieu de la laisser prendre la forme d'une fissure.

Reste à savoir où tracer ces lignes, à quelle distance les unes des autres, et comment les refermer sans créer un chemin d'eau vers le mur. C'est tout le sujet de cet article.

Pourquoi une grande surface enduite doit être découpée

Le retrait : l'enduit raccourcit pendant qu'il durcit

Un mortier de façade contient de l'eau. Une partie sert à l'hydratation du liant, l'autre s'évapore. En partant, elle laisse un volume légèrement plus petit que celui qui a été appliqué. C'est le retrait, et il se joue en deux temps.

Le premier temps est le retrait plastique, dans les heures qui suivent l'application, quand l'enduit n'a pas encore de résistance. Un vent sec ou un soleil rasant l'accélère brutalement : la peau sèche plus vite que le cœur, et se déchire en réseau de fines craquelures. Le second temps est le retrait de dessiccation, qui se poursuit pendant des semaines, bien après que l'enduit paraisse fini.

Le point à retenir : ce raccourcissement est empêché. L'enduit adhère au support, qui ne raccourcit pas avec lui. Un enduit qui voudrait se contracter mais ne le peut pas se met en traction. Or un mortier résiste très bien à la compression et très mal à la traction. Quand la contrainte dépasse le seuil, il se fend.

Et la contrainte dépend de la longueur. Deux mètres de panneau accumulent deux mètres de raccourcissement empêché ; douze mètres en accumulent six fois plus. C'est pour cela que la question ne se pose pas sur un petit mur de garage et devient centrale sur un pignon aveugle ou sur une façade d'immeuble.

Les mouvements : le mur et son enduit ne réagissent pas ensemble

Le retrait n'est que la première cause. Une fois l'enduit sec, la façade continue de bouger toute sa vie.

• La température. Une façade exposée au sud, en été, monte bien au-dessus de la température de l'air, d'autant plus si la teinte est foncée. Elle s'allonge, puis se rétracte la nuit. Ce cycle se répète chaque jour.
• L'humidité. Un mortier gonfle légèrement quand il est mouillé et se rétracte en séchant. Une façade battue par la pluie d'ouest travaille davantage qu'une façade abritée.
• Le support lui-même. Une structure en béton armé a son propre retrait, étalé sur des années. Une maçonnerie ancienne bouge avec les saisons et avec l'eau du sol. Un plancher se déforme sous charge. Une extension ne se tasse pas comme le bâtiment auquel elle s'appuie.

L'enduit, mince et rigide, est le dernier arrivé sur un mur qui bougeait déjà. Il subit ces mouvements sans avoir la masse pour les absorber. Un joint est le seul endroit où ces différences peuvent se solder sans casse.

Trois joints différents qu'on appelle souvent pareil

Sur un chantier, trois choses portent à peu près le même nom, et les confondre conduit à en placer une à la place de l'autre.

• Le joint de dilatation du gros œuvre. Il traverse toute la structure : mur, plancher, parfois fondation. Il sépare deux blocs de bâtiment conçus pour bouger indépendamment. Il n'est pas négociable et n'appartient pas à l'enduit. L'enduit doit impérativement s'arrêter de part et d'autre, et un joint d'enduit doit se superposer exactement au sien. Enduire par-dessus un joint de dilatation revient à coller une feuille de papier sur une charnière.
• Le joint de rupture, ou de désolidarisation. Il sépare deux ouvrages qui ne bougent pas ensemble sans être pour autant deux bâtiments : une extension et le corps principal, un mur de refend rapporté, un ancien pignon et une surélévation. Il traverse l'enduit et son armature sur toute l'épaisseur.
• Le joint de fractionnement. Celui-ci n'existe que dans l'enduit, éventuellement dans le système d'isolation qui le porte. Il ne coupe pas le mur. Son seul rôle est de découper la peau en panneaux assez petits pour que le retrait et les variations thermiques restent supportables.

Un joint qui ne traverse pas toute l'épaisseur de l'enduit n'est pas un joint. C'est un trait décoratif, et la fissure passera à côté.

Le vocabulaire varie d'un fabricant à l'autre : joint de retrait, joint de découpe, joint de partition. Ce qui compte est de savoir lequel des trois rôles est visé, parce que le profilé, la largeur et le mode de fermeture ne sont pas les mêmes.

Où placer les joints sur la façade

Sur les joints du gros œuvre et aux changements de support

Le premier tracé n'est pas un choix : il est imposé par ce qu'il y a derrière l'enduit. Avant de dessiner quoi que ce soit, il faut savoir de quoi le mur est fait, sur toute sa surface. C'est un des objets du sondage préalable, au même titre que l'adhérence de l'ancien revêtement.

Les lignes imposées sont les suivantes.

• Tout joint de dilatation de la structure, repris à l'identique, dans le même axe, sans décalage.
• Toute limite entre deux corps de bâtiment distincts : maison et extension, maison et garage accolé, deux immeubles mitoyens enduits en même temps.
• Tout changement de matériau porteur franc : maçonnerie ancienne raccordée à du parpaing neuf, mur en pierre relayé par un bloc béton, une reprise de baie entièrement refaite dans un mur ancien.

Un cas mérite d'être distingué. Une jonction étroite entre deux matériaux — un linteau béton dans une maçonnerie de blocs, un chaînage horizontal, un poteau raidisseur — ne se traite pas forcément par un joint : elle se traite le plus souvent par une bande d'armature centrée sur la jonction, qui répartit la contrainte au lieu de la concentrer. Le joint est réservé aux discontinuités où les deux parties bougent réellement l'une par rapport à l'autre. La méthode de pose et le recouvrement de ces bandes sont détaillés dans l'article sur la trame d'armature dans un enduit de façade.

Au droit des planchers, des reprises et des changements d'épaisseur

Sur un bâtiment à étages, la façade ne bouge pas de façon uniforme sur toute sa hauteur. Chaque plancher constitue une ligne de raideur et de mouvement différentiel. Un joint horizontal placé au niveau des planchers découpe la façade en bandes qui correspondent à ce que fait la structure.

Ce joint horizontal a un avantage secondaire : il tombe souvent là où l'architecture propose déjà une ligne. Un bandeau, un changement de teinte, un décrochement d'épaisseur. Placé là, il se lit comme un élément de composition et non comme une réparation. Une réserve toutefois : une ligne creuse placée juste sous un bandeau reçoit l'eau que celui-ci rejette, et sa fermeture doit être irréprochable.

Se placent aussi sur cette liste :

• les changements d'épaisseur du mur, quand un étage est moins épais que celui du dessous ;
• les reprises de maçonnerie importantes, quand une partie du mur a été rebâtie ;
• les limites entre deux systèmes d'enduit différents, quand la façade n'est pas traitée partout de la même manière ;
• la jonction entre une partie isolée par l'extérieur et une partie enduite directement sur le mur.

Le découpage du champ courant et les angles d'ouverture

Une fois les lignes imposées tracées, il reste des surfaces continues à découper. C'est là que le calepinage devient un travail de dessin, et il obéit à quelques règles simples.

Des panneaux compacts. Un panneau doit tendre vers une forme ramassée, proche du carré. Une bande longue et étroite concentre le retrait sur sa grande longueur et fissure en travers, quelle que soit sa surface. C'est pourquoi les documents des fabricants encadrent non seulement la surface d'un panneau, mais aussi son élancement, c'est-à-dire le rapport entre sa longueur et sa hauteur.

Pas de panneaux en L. Un panneau qui contourne un angle rentrant se fend depuis cet angle. Il faut couper au droit de l'angle et obtenir deux panneaux réguliers plutôt qu'un seul en équerre.

Des joints continus et droits. Un joint qui s'interrompt au milieu d'une surface ne sert à rien : son extrémité devient une amorce de fissure, exactement comme la pointe d'une entaille. Un joint part d'une limite et arrive à une autre limite.

Les angles d'ouvertures. C'est le point le plus souvent trahi. La contrainte se concentre dans les quatre angles d'une baie, et la fissure démarre en diagonale depuis l'angle. Deux traitements existent, et il faut en choisir un : soit une bande d'armature posée en diagonale dans l'angle, dans le corps d'enduit, soit un joint qui vient s'aligner sur le tableau de la baie et couper la trajectoire. Ce qu'il ne faut pas faire, c'est faire passer un joint en s'arrêtant près d'un angle sans le rejoindre.

Les grandes surfaces sans ouverture. Un pignon aveugle est le cas le plus exigeant : aucune ouverture ne vient interrompre la continuité, la surface est d'un seul tenant, et l'exposition y est souvent la plus dure. C'est la façade où le fractionnement se justifie même quand il n'a pas été prévu ailleurs.

Ce qui fixe l'espacement, et où le lire

Il n'y a pas une valeur unique d'espacement valable pour tous les enduits. Ce serait commode, mais faux, et un chiffre donné hors contexte se retourne contre celui qui l'applique. La surface maximale d'un panneau et son élancement dépendent du système employé, et ils sont écrits noir sur blanc à deux endroits précis :

• la fiche technique du système d'enduit, publiée par le fabricant, qui donne la surface maximale d'un panneau, l'élancement admis, l'épaisseur d'application et les conditions dans lesquelles ces valeurs s'appliquent ;
• l'avis technique ou le document technique d'application, quand le système en dispose — c'est la règle pour les systèmes d'enduit sur isolation extérieure — qui encadre le fractionnement de tout le complexe, isolant compris.

À cela s'ajoute le document de référence de la profession pour les enduits de mortier, qui fixe les principes de mise en œuvre et de découpe. C'est le texte auquel se réfère l'expression « règles de l'art » quand un litige survient.

Plusieurs paramètres resserrent ces valeurs dans un cas donné :

• l'exposition : plein sud, ou plein ouest face à la pluie battante, contre une façade abritée ;
• la teinte : un enduit foncé monte plus haut en température qu'un enduit clair, donc travaille davantage ;
• la nature du liant : un enduit à la chaux et un enduit ciment n'ont ni le même retrait ni la même souplesse ;
• l'épaisseur appliquée et le nombre de couches, dont le rôle est détaillé dans l'article sur l'enduit couche par couche, du gobetis à la finition ;
• le support : une maçonnerie hétérogène, avec des matériaux différents et des reprises anciennes, impose un découpage plus serré qu'un mur neuf en blocs de même origine.

La conséquence pratique est simple. Le calepinage des joints se demande à l'entreprise avant le démarrage, sous forme d'un croquis coté ou d'une élévation annotée, et il se compare à la fiche technique du produit qu'elle propose. Un enduit choisi ne se discute pas seulement sur son aspect : il vient avec ses propres contraintes de découpe.

Comment un joint se réalise

Trois manières de faire coexistent, et elles ne s'équivalent pas.

Le joint tiré dans l'enduit frais. Le maçon trace à la règle et creuse le joint avant la prise, à l'aide d'un fer ou d'une lame. Le geste dépend entièrement du moment : trop tôt, les bords s'affaissent ; trop tard, l'enduit s'arrache par plaques. Sur un enduit projeté à la machine, la fenêtre est courte, et il faut avoir prévu le tracé avant de projeter, passe après passe.

Le joint coupé après durcissement. On rouvre le trait à la lame ou au disque, en suivant une règle. Le résultat est net, mais la coupe doit descendre jusqu'au support, sinon le fond de l'entaille devient précisément l'amorce de fissure qu'on cherchait à éviter.

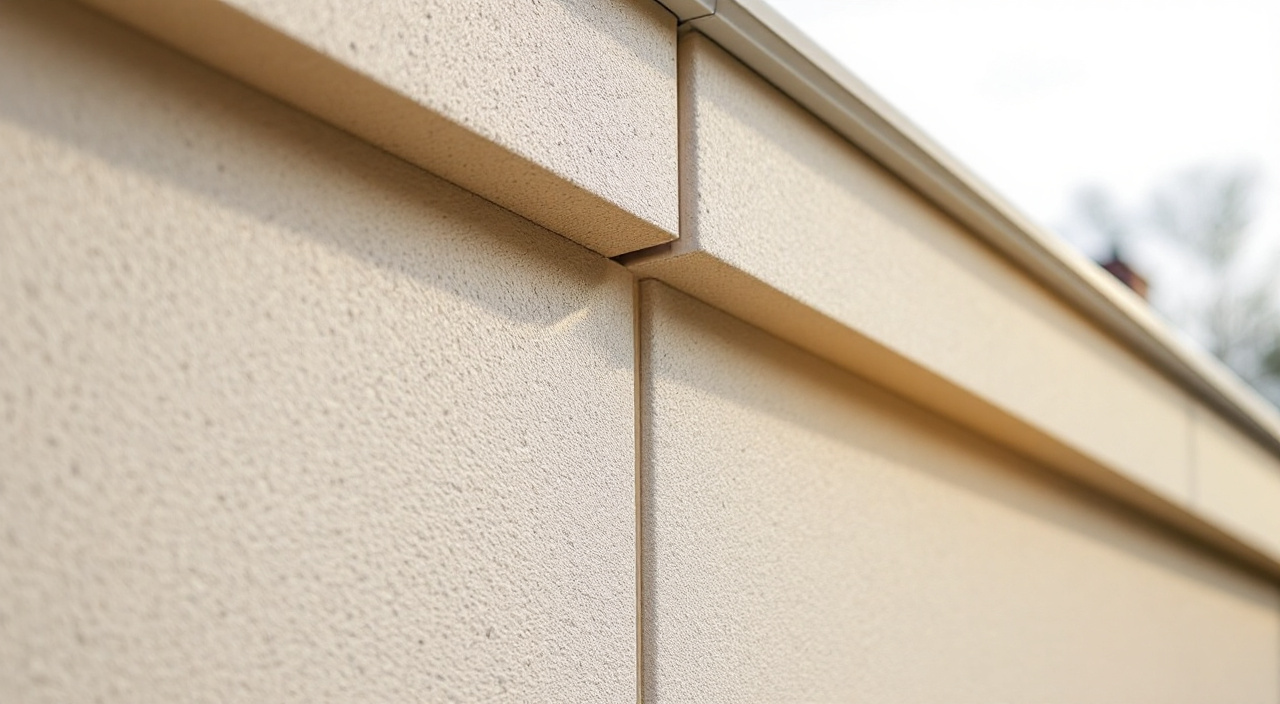

Le profilé de fractionnement. C'est la solution la plus fiable et la plus courante sur les systèmes industriels. Un profilé, en PVC ou en métal selon le système, est fixé sur le support avant application. Il donne le tracé, l'épaisseur et l'arrêt propre de l'enduit de chaque côté. Les modèles destinés à absorber du mouvement comportent une partie souple centrale, un soufflet, qui se déforme quand les deux panneaux s'écartent ou se rapprochent. Sur un joint de dilatation ou de rupture, c'est ce type de profilé qui s'impose, éventuellement en deux parties.

Dans tous les cas, le joint traverse toute l'épaisseur de l'enduit, jusqu'au support ou jusqu'à la couche que le système désigne. Et l'armature ne le franchit pas : une trame continue posée par-dessus un joint annule le joint et déplace simplement la fissure de quelques centimètres.

Refermer le joint : fond de joint, mastic, profilé à soufflet

Un joint ouvert jusqu'au mur est un chemin d'eau. Il doit être refermé, mais par un matériau capable de bouger.

Quand la fermeture se fait au mastic, la règle de mise en œuvre commande le résultat :

• Un fond de joint est introduit au fond de l'entaille, à profondeur constante. Il a deux fonctions : caler la profondeur du mastic, et empêcher le mastic d'adhérer au fond. Un mastic ne doit coller que sur deux faces, les deux flancs. S'il colle aussi au fond, il est bridé sur trois côtés et se déchire au premier mouvement.
• La largeur du joint est dimensionnée en fonction de la capacité de mouvement du mastic, exprimée en pourcentage sur sa fiche technique. Un joint trop étroit dépasse cette capacité et se fend au bord.
• Les flancs doivent être sains, secs et dépoussiérés, et recevoir le primaire d'accrochage prévu par le fabricant du mastic lorsque celui-ci en exige un. C'est l'étape sautée le plus souvent, et celle qui explique la plupart des décollements en lèvre.
• Le mastic est choisi compatible avec un support minéral, et compatible avec la finition prévue si la façade doit être peinte : tous les mastics ne se recouvrent pas.

Le profilé à soufflet dispense du mastic sur les joints de structure : la membrane assure l'étanchéité et la déformation. Il reste à vérifier que ses extrémités sont raccordées correctement en haut et en bas de façade, là où le joint rencontre un appui, une corniche ou une entrée de descente d'eau.

Enfin, un point d'entretien : la fermeture souple d'un joint a une durée de vie plus courte que l'enduit. Elle se contrôle à chaque ravalement, et elle se remplace quand le mastic durcit, se fendille, ou se décolle d'un flanc. Ce n'est pas un défaut de l'ouvrage, c'est un consommable de façade.

Le cas particulier de l'isolation par l'extérieur

Sur un mur isolé par l'extérieur, l'enduit ne repose plus sur la maçonnerie mais sur des panneaux isolants. Le fractionnement change de logique, et il est entièrement fixé par le document technique du système, sans marge d'improvisation.

Trois principes reviennent :

• Le joint traverse tout le complexe. Sur un joint de dilatation ou de rupture, il ne suffit pas d'entailler l'enduit : l'isolant est interrompu lui aussi, et un profilé prévu pour l'épaisseur du système assure la continuité de l'étanchéité.
• Les joints de panneaux ne se traitent pas comme des joints de fractionnement. Les panneaux se posent à joints décalés, serrés, et l'enduit armé passe par-dessus sans discontinuité. Confondre les deux mène à un découpage absurde.
• Aucun joint de panneau ne doit tomber dans le prolongement d'un angle de baie. C'est la règle de calepinage qui évite la fissure en diagonale au coin des fenêtres, et elle se vérifie pendant la pose de l'isolant, pas après.

Ce que le passage en isolation extérieure change par ailleurs à la façade — épaisseurs, appuis, tableaux, débords de toit — est traité dans l'article sur l'enduit sur isolation extérieure.

Ce que le devis doit dire, et comment obtenir un chiffre réel

Le fractionnement est un poste de travail, pas une attention gratuite. Il se compte, il se dessine, et il doit apparaître. Un devis qui n'en parle pas ne prouve pas que l'entreprise l'a oublié, mais il ne prouve pas non plus qu'elle l'a prévu, et c'est exactement le genre d'imprécision qui se retrouve en litige trois ans plus tard.

Ce qui doit figurer :

• Un plan ou une description du calepinage : où passent les joints, verticaux et horizontaux, et sur quelle logique. Une élévation annotée vaut mieux qu'une phrase.
• Le linéaire de joints, en mètres, distingué par type : simple fractionnement, joint de rupture, reprise d'un joint de dilatation existant.
• La référence des profilés employés, avec leur nature et leur épaisseur utile.
• La référence du mastic et sa teinte, s'il y a une fermeture au mastic visible.
• Le sort des joints existants : sur un ravalement, les joints déjà présents se rouvrent, se nettoient et se referment. Ils ne se recouvrent pas.

Ce qui fait varier le montant de ce poste : la longueur totale de joints, qui dépend du découpage donc de la surface et de la forme du bâtiment ; la hauteur, qui conditionne le temps passé sur échafaudage ; le type de profilé, un profilé à soufflet coûtant davantage qu'un profilé de découpe simple ; et la présence ou non d'un système isolant à traverser.

Pour obtenir un chiffre qui vaut quelque chose, il n'y a pas d'autre méthode que de faire chiffrer le même calepinage par plusieurs entreprises, à partir du même métré, en demandant que la ligne soit détaillée et non fondue dans un forfait « enduit ». La logique de construction d'un prix de façade, poste par poste, est développée dans l'article sur ce qui fait varier le prix d'un ravalement.

Lire une façade mal fractionnée

Certains défauts se laissent identifier depuis le trottoir, à condition de savoir ce qu'on regarde.

• Une fissure verticale rectiligne, régulière, à quelques centimètres d'un joint : le joint existe mais n'est pas descendu jusqu'au support, ou l'armature l'a franchi. La contrainte est passée à côté.
• Une fissure en diagonale partant de l'angle d'une fenêtre : ni joint aligné, ni bande d'armature en diagonale. C'est le défaut le plus fréquent, et le plus lisible.
• Une fissure horizontale au niveau d'un plancher : le joint horizontal manque, ou il a été supprimé lors d'un ravalement précédent.
• Une fissure qui prolonge exactement l'extrémité d'un joint : le joint s'arrête au milieu du champ. Il s'est comporté en amorce.
• Un joint rebouché au mortier : la reprise a été faite avec un matériau rigide. Le joint ne joue plus, et il rouvre à la première saison chaude.
• Un mastic décollé d'un seul flanc : problème de préparation ou de primaire, pas de mouvement excessif.

La distinction entre ces fissures d'enduit et une fissure qui vient de la structure est capitale, parce qu'elle ne conduit pas aux mêmes travaux. Les critères de lecture d'un enduit neuf qui se fend, cloque ou farine sont détaillés dans l'article sur comment lire le défaut d'un enduit neuf.

À la réception, quelques vérifications suffisent : les joints sont droits et continus d'une limite à l'autre, ils ne s'arrêtent pas en pleine surface, la fermeture est complète sur toute la longueur, et le tracé correspond à celui qui avait été présenté avant travaux. Toute différence se note dans le procès-verbal, avant de solder.

Questions fréquentes

Une maison individuelle a-t-elle vraiment besoin de joints de fractionnement ?

Cela dépend des surfaces et du support, pas du type de bâtiment. Un pavillon dont les façades sont largement percées de baies et traitées avec un enduit adapté peut ne demander aucun joint dans le champ courant. Le même pavillon avec un pignon aveugle de grande dimension, ou avec une extension accolée, en demandera. La question ne se tranche pas par principe : elle se tranche en comparant la surface des panneaux obtenus aux valeurs de la fiche technique du système retenu, et en repérant les discontinuités du support.

Les joints se voient-ils sur la façade terminée ?

Oui, et il faut l'assumer dès le choix. Un joint dessine une ligne creuse ou une ligne de profilé, visible en lumière rasante. La bonne réponse n'est pas de le cacher, c'est de le placer là où la façade a déjà des lignes : au niveau d'un bandeau, dans l'alignement d'un tableau de baie, à la limite d'un soubassement. Un calepinage symétrique, dont les lignes se répondent d'une travée à l'autre, se lit comme un parti pris. Un calepinage dicté seulement par la surface, avec des joints décalés au hasard, se lit comme un défaut.

L'enduit a fissuré faute de fractionnement : que peut-on faire ?

D'abord établir si la fissure est stable ou évolutive, ce qui demande un suivi dans le temps et non un examen unique. Ensuite, seulement, choisir. Si la fissure est stable et fine, un traitement de surface peut suffire. Si elle rouvre chaque année au même endroit, la reboucher est perdu d'avance : il faut la transformer en joint. Concrètement, ouvrir le trait sur toute l'épaisseur de l'enduit, le régulariser, et le refermer avec un fond de joint et un mastic élastique, ou avec un profilé. Cela revient à créer après coup le joint qui manquait, en acceptant qu'il se voie.

Un joint de fractionnement demande-t-il un entretien ?

Le joint lui-même, non. Sa fermeture, oui. Un mastic exposé aux ultraviolets, au gel et à l'eau vieillit plus vite que l'enduit qui l'entoure. Le contrôle est simple : passer le long du joint et vérifier qu'aucune lèvre n'est décollée, que la surface n'est ni craquelée ni durcie, et qu'aucun tronçon ne manque. Un remplacement se fait par tronçons, en rouvrant, en nettoyant les flancs et en reposant fond de joint et mastic. C'est un entretien à intégrer au même titre que le contrôle des descentes d'eau.

Qui décide de l'implantation : l'entreprise ou le propriétaire ?

Techniquement, l'entreprise. C'est elle qui met en œuvre le système, elle qui doit respecter les prescriptions du fabricant, et elle qui répond de la tenue de l'ouvrage. Mais le tracé a une conséquence visuelle durable, et le propriétaire a intérêt à le voir avant qu'il ne soit exécuté. La bonne pratique consiste à demander le calepinage au stade du devis, à en discuter la position sur les façades vues depuis la rue, puis à l'annexer au marché. Une fois annexé, il devient vérifiable à la réception. Une discussion de dix minutes avant travaux évite une ligne mal placée pour quinze ans.
