Poser un isolant ITE : collage, chevillage et calepinage des panneaux

Poser un panneau d'isolant en ITE, c'est cinq gestes dans un ordre qui ne se négocie pas : régler un rail de départ parfaitement horizontal, encoller le panneau au dos selon la planéité du mur, le poser en quinconce à joints serrés en partant du bas, attendre la prise de la colle, puis cheviller. Le ponçage des désaffleurs vient à la fin, et il conditionne tout ce qui suit. Rien de cet enchaînement n'est décoratif : chaque étape rattrape ce que la précédente a laissé passer, et aucune ne se rattrape après coup.

Ce qui décide de la qualité, ce n'est pas la marque de l'isolant. C'est la planéité obtenue une fois les panneaux collés, la continuité de l'isolant sans joint ouvert, et la solidité de la liaison au mur. Un enduit, même bien appliqué, ne corrige pas un support bosselé : il le suit. Cet article reste sur le geste de pose, avant l'enduit. Le système complet, ses épaisseurs, ses autorisations et ce qu'il change au bâtiment sont traités dans l'enduit sur isolation extérieure.

Avant le premier panneau : ce que le support doit être

On ne colle pas sur un mur « à peu près ». La colle d'ITE travaille par adhérence sur une surface cohérente : elle ne tient ni sur une peinture qui pèle, ni sur une laitance, ni sur un enduit qui sonne creux, ni sur un mur humide en profondeur. Le préalable relève de la même logique que n'importe quel ravalement, décrite dans la préparation : on nettoie, on sonde, on répare, on laisse sécher.

Trois vérifications précèdent le premier panneau.

• La cohésion. Un essai d'arrachement sur des plots de colle témoins dit si le support retient la colle ou si c'est le support lui-même qui part. C'est la seule réponse sérieuse à la question « peut-on coller ici ».
• La planéité. Elle se mesure, elle ne s'estime pas à l'œil. Un mur qui accepte un collage par plots n'est pas le même qu'un mur qui impose un boudin périphérique ou une pose sur ossature.
• Les traversées. Câbles, gaines, supports de volets, fixations d'antenne, descentes d'eau : tout ce qui sort du mur doit être déposé, ou repéré et prolongé, avant la pose. Un câble qu'on découvre derrière un panneau collé se paie en découpe.

Le contrôle se fait à deux échelles. La grande planéité s'apprécie au fil ou au cordeau tendu sur toute la hauteur et sur la longueur de la façade : elle révèle les ventres, les faux aplombs, les décrochements entre étages. La planéité locale se contrôle à la règle promenée sur le mur, qu'on fait pivoter pour voir où elle bascule et de combien.

Le résultat de ce relevé décide du mode d'encollage, et cette décision se prend avant de commander la colle, pas le matin de la pose. Un mur très irrégulier consomme beaucoup plus de colle qu'un mur plan, parce que les plots doivent rattraper l'écart. Si l'écart dépasse ce que le collage peut rattraper, la réponse n'est pas d'empiler la colle : c'est de redresser le mur au mortier, ou de passer sur une pose calée sur rails ou sur ossature.

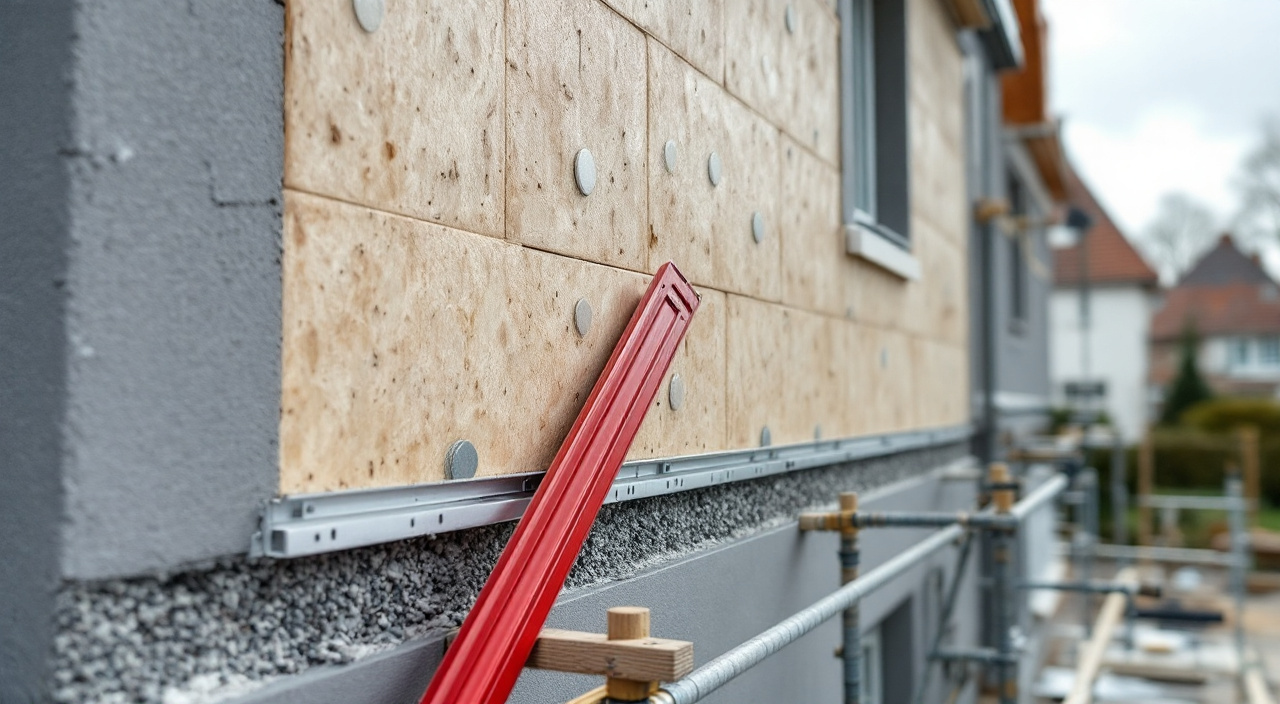

Le rail de départ, la ligne qui commande tout

Le rail de départ, ou profilé de départ, se fixe en pied de mur au-dessus du niveau du sol. Il remplit trois fonctions simultanées : il donne l'horizontale de référence, il supporte le premier rang le temps que la colle prenne, et il ferme le pied de l'isolant contre les rongeurs, l'eau de rejaillissement et l'air.

Sa pose demande plus de soin que sa simplicité ne le laisse croire.

• Il se règle au niveau laser ou au niveau d'eau sur toute la façade, pas travée par travée. Une erreur d'un rang se propage jusqu'en haut du mur, et se voit sur les lignes de fenêtres.
• Sa largeur correspond à l'épaisseur exacte de l'isolant. Un rail trop étroit laisse le panneau déborder ; trop large, il crée une saillie qu'il faudra masquer.
• Il se fixe mécaniquement, à un entraxe régulier, avec des chevilles adaptées au support du soubassement.
• Aux jonctions de rails, on laisse un jeu de dilatation et on utilise les éclisses de liaison prévues, plutôt que d'aboutir deux profilés bout à bout.
• Aux angles, le rail se coupe et se raccorde proprement ; on ne le plie pas au chalumeau.

Le rail définit aussi la hauteur du bas de l'isolant par rapport au terrain. C'est un point à caler avec le traitement du pied de mur et l'évacuation des eaux : un isolant qui plonge dans une terre humide s'imbibe par le bas, et le rejaillissement de pluie sur une bande enherbée ne se comporte pas comme sur un gravillon drainant.

Encoller le panneau : plots, boudin, ou plein

L'encollage se fait au dos du panneau, sur le panneau posé à plat, jamais sur le mur. La raison est mécanique : en encollant le panneau, on maîtrise la quantité et la répartition, et on peut vérifier le résultat en retournant un panneau témoin. En encollant le mur, on ne maîtrise ni l'un ni l'autre.

Trois configurations existent, et le choix découle du relevé de planéité.

• Le boudin périphérique plus plots centraux. C'est la configuration la plus courante. Un cordon continu court sur tout le pourtour du panneau, à quelques centimètres du bord, et des plots répartis occupent le centre. Le cordon périphérique a une fonction supplémentaire : il ferme la lame d'air derrière le panneau et empêche la circulation d'air entre isolant et mur, qui ruinerait la performance thermique.
• Les plots seuls. Réservés à des cas précis prévus par le système, ils laissent la périphérie ouverte et ne conviennent pas partout.
• Le collage plein, au peigne cranté. Il suppose un mur réellement plan, et s'emploie notamment sur supports neufs bien dressés. Le rendement de collage y est maximal, la tolérance de rattrapage nulle.

Le cordon périphérique n'est jamais totalement fermé : on ménage des interruptions ponctuelles pour éviter d'enfermer une poche d'air qui, en comprimant, empêcherait le panneau de venir au contact.

Le taux d'encollage : ce qu'il est, et pourquoi il se mesure

Le taux d'encollage est la part de la surface du dos du panneau réellement couverte de colle. Ce n'est pas un détail de spécialiste : c'est ce qui détermine la surface d'adhérence disponible, donc la résistance de l'ouvrage à l'arrachement par le vent.

Deux principes suffisent à s'y retrouver.

• Un système collé seul, sans fixation mécanique, exige un taux nettement plus élevé qu'un système calé-chevillé, où les chevilles reprennent une partie de l'effort.
• Le taux exigé n'est pas une valeur générale : il est fixé par le document technique du système posé, avec l'épaisseur de colle et le type d'isolant. Ce document est le seul référentiel opposable, et il doit être disponible sur le chantier.

La vérification est simple et se fait sur place : on décolle un panneau fraîchement posé et on regarde l'empreinte laissée. Elle dit trois choses d'un coup — la surface couverte, la bonne répartition des plots, et si la colle a effectivement touché le mur sur toute l'épaisseur. Un plot écrasé d'un côté seulement signale un panneau posé sans pression franche, ou un mur plus creux qu'annoncé.

L'épaisseur des plots compte autant que leur nombre. Trop minces, ils ne rattrapent rien et le panneau s'aligne sur les bosses. Trop épais, ils restent mous longtemps, le panneau flue, et le rang du dessus s'enfonce dans celui du dessous.

Le calepinage : quinconce, joints serrés, harpage aux angles

Le calepinage est le plan de pose des panneaux. Il se réfléchit avant, sur la façade relevée, et il obéit à des règles constantes.

On pose de bas en haut, en appui sur le rail de départ, rang après rang. Chaque rang prend appui sur le précédent : c'est le rail, puis le rang inférieur, qui tiennent mécaniquement le panneau pendant la prise.

Les joints verticaux se décalent d'un rang à l'autre, en quinconce, comme un appareil de maçonnerie. Le décalage doit être franc, de l'ordre de la moitié de la longueur du panneau, et jamais réduit à quelques centimètres. Un joint filant sur toute la hauteur crée une ligne de faiblesse continue : elle se lit plus tard dans l'enduit sous forme de fissure rectiligne.

Les joints sont serrés, à sec, sans colle. Les panneaux se poussent les uns contre les autres et se touchent. La colle ne doit jamais remonter entre deux panneaux : elle y forme un pont thermique linéaire, plus rigide que l'isolant, qui se marque dans la finition. Si un jour subsiste entre deux panneaux, il se comble avec une chute d'isolant taillée en coin et enfoncée en force, ou avec une mousse compatible avec le système — jamais avec de la colle, jamais avec du mortier.

Les découpes se font droites et nettes, au fil chaud ou à la scie selon l'isolant, en gardant les arêtes vives. Un panneau taillé de travers laisse un joint ouvert, et un joint ouvert se rattrape mal.

Les angles sortants : le harpage

Aux angles du bâtiment, les panneaux ne s'arrêtent pas au ras de l'arête en se rejoignant en coupe d'onglet. Ils se croisent : un rang déborde d'un côté, le rang suivant déborde de l'autre, et ainsi de suite. C'est le harpage, exactement le principe d'un chaînage d'angle en maçonnerie.

Le débord se recoupe ensuite au fil ou à la râpe, à l'aplomb, une fois la colle prise. Cette alternance verrouille l'angle et supprime le joint vertical continu qui, sans elle, courrait sur toute la hauteur du bâtiment au point le plus exposé de la façade.

Autour des baies : le principe du panneau en L

Aux angles de fenêtre et de porte, aucun joint de panneau ne doit tomber dans le prolongement du tableau. C'est la règle la plus souvent oubliée, et celle qui produit le défaut le plus reconnaissable : la fissure oblique qui part de l'angle de la baie.

La raison est physique. L'angle d'une ouverture concentre les contraintes. Un joint qui arrive exactement à cet endroit offre au mouvement un chemin tout tracé.

La solution de pose consiste à découper un panneau en L, qui enjambe l'angle de la baie et déporte le joint plus loin. Le L se taille dans un panneau entier ; il ne se fabrique pas en recollant deux morceaux. On complète en posant, dans l'enduit, une bande d'armature en diagonale à chaque angle de baie : le principe et la méthode sont détaillés dans poser une trame d'armature.

Ce point commande aussi l'ordre des lots. Si les menuiseries doivent être changées, la question de l'antériorité se pose avant la pose de l'isolant, et pas après : elle est traitée dans fenêtres avant ou après le ravalement.

Poser le panneau : pression, alignement, contrôle immédiat

Le panneau encollé se présente légèrement au-dessus de sa position finale, puis se descend en le plaquant contre le mur et en le poussant contre son voisin. Le mouvement de descente répartit la colle et évite qu'un plot se retrouve écrasé sur un seul bord.

La pression s'applique à la main sur toute la surface, jamais par coups de maillet. Un panneau frappé s'enfonce localement et ressort ailleurs.

Le contrôle se fait dans la foulée, pas le lendemain.

• La règle passe sur le panneau et sur ses voisins immédiats, à l'horizontale et à la verticale. Un désaffleur se rattrape tant que la colle est fraîche, en poussant ou en déposant le panneau.
• Le cordeau contrôle l'alignement du rang, et l'aplomb se vérifie tous les quelques panneaux, pas seulement en fin de façade.
• La colle qui a bavé sur la face avant s'enlève immédiatement. Sèche, elle formera un point dur que le ponçage n'égalisera pas.

À ce stade, la seule chose qui tienne le panneau, c'est la colle. Un panneau qu'on déplace après un début de prise ne se recolle pas : il se dépose, on gratte la colle, et on recommence. C'est plus rapide que la reprise qu'il faudrait faire plus tard.

Le chevillage : le temps d'attente, le nombre, l'implantation

Le chevillage vient après la prise de la colle, et cette chronologie n'est pas facultative.

Pourquoi on attend avant de percer

Percer un panneau que la colle n'a pas encore pris revient à décoller le panneau soi-même : la vibration du perforateur, la poussée de la mèche et le serrage de la cheville désolidarisent les plots encore mous. Le délai à respecter dépend de la colle, de l'épaisseur des plots, de la température et de l'humidité de l'air. Il est indiqué par le fabricant du système, et il s'allonge par temps froid ou humide.

Un temps de prise conditionne aussi le rythme du chantier : on colle une façade, on cheville le lendemain, on ne fait pas les deux sur le même panneau dans la même heure.

Combien de chevilles, et où

Le nombre de chevilles au mètre carré n'est pas une valeur universelle. Il résulte d'un calcul qui combine plusieurs entrées :

• la zone de vent et la situation géographique du bâtiment ;
• la hauteur du bâtiment, l'effort de soulèvement augmentant avec l'altitude du point considéré ;
• la position sur la façade : les rives, les angles et l'acrotère subissent une dépression bien supérieure au champ courant, et y reçoivent une densité renforcée ;
• la nature du support, qui détermine le type de cheville et sa résistance unitaire ;
• l'isolant et son épaisseur.

Ce calcul figure dans le dossier technique du système et doit être fourni. Une entreprise qui annonce un nombre de chevilles sans avoir regardé la hauteur ni la zone de vent applique une habitude, pas un dimensionnement. La question à poser est simple : « sur quelle base avez-vous fixé la densité de chevillage, et est-elle renforcée en rive ? »

L'implantation, en revanche, suit des principes stables. Les chevilles se répartissent selon un schéma régulier, en T ou en W selon les systèmes, et une partie d'entre elles se place dans les joints entre panneaux, où une même cheville tient deux panneaux à la fois. On évite de cheviller trop près du bord d'un panneau : la cheville y arrache l'isolant au lieu de le retenir.

La profondeur d'ancrage dans le mur porteur, et non dans l'enduit existant, est ce qui donne sa résistance à la cheville. Un ancrage pris dans un vieil enduit décollé ne vaut rien, quel que soit le nombre de chevilles.

La tête de la cheville doit affleurer la surface de l'isolant, sans dépasser ni s'enfoncer exagérément. Une tête en saillie se marquera dans l'enduit ; une tête trop enfoncée écrase l'isolant, crée une cuvette et un point froid visible en façade par temps humide. Certains systèmes utilisent des rondelles de recouvrement en isolant qui viennent combler la fraisure : elles se posent au fur et à mesure, arasées.

Le perçage se fait au diamètre exact et à la profondeur prévue, avec un mode adapté au support — la percussion sur un matériau creux détruit les cloisons et ruine l'ancrage.

Angles, tableaux, linteaux et appuis

Les points singuliers concentrent les défauts, parce qu'ils cumulent découpe, changement de plan et exposition à l'eau.

Les tableaux et le linteau reçoivent un isolant de moindre épaisseur, choisi pour ne pas réduire le clair de la baie tout en limitant le pont thermique au pourtour de la menuiserie. Le retour vient buter contre le dormant, avec un profilé d'arrêt muni d'une bande d'étanchéité qui absorbe le mouvement entre l'enduit et la menuiserie. Un enduit posé directement contre un dormant se fissure au premier été.

Les arêtes — angles de mur, tableaux, retours — se protègent par des profilés d'angle munis de trame, posés dans la première passe d'enduit. Leur mise en œuvre suit les mêmes règles que sur un enduit classique, décrites dans baguettes d'angle et profilés de finition.

Les appuis de fenêtre sont le point le plus sensible. L'appui existant est presque toujours trop court une fois l'isolant posé : l'eau ruisselant sur la vitre retomberait sur l'enduit neuf. Il faut donc un appui prolongé ou remplacé, avec un rejingot, une pente suffisante, un débord au-delà du nu fini et des joues latérales qui recouvrent l'isolant du tableau. Ce détail se règle sur le plan de calepinage, avant la pose, parce qu'il commande la découpe des panneaux autour de la baie.

Le pied de mur demande un isolant adapté aux projections d'eau et au contact éventuel avec le sol. On ne descend pas un panneau de façade courante jusque dans la terre.

Les jonctions avec les autres ouvrages — toiture, débord de rive, seuil, terrasse, mitoyen — se traitent une par une, avec un profilé ou un joint adapté à chaque cas. Une ITE qui bute contre une sous-face de débord sans jeu ni profilé finit par pousser la couverture.

Le ponçage des désaffleurs et la réception du support

Une fois la façade collée et chevillée, l'isolant est le support de l'enduit. Sa surface devient la surface finie, à l'épaisseur des couches près. Tout défaut resté à ce stade sera visible après.

Le ponçage se fait à la taloche à râper ou à la ponceuse dédiée, en mouvements croisés, sur toute la surface et pas seulement sur les points hauts repérés. L'objectif est double : supprimer les désaffleurs entre panneaux, et ouvrir la peau de l'isolant pour que la couche de base accroche.

Trois contrôles ferment cette phase.

• La planéité générale, à la règle promenée en tous sens, y compris en diagonale. C'est la lumière rasante, en fin de journée, qui révèle le mieux les ondulations.
• Les joints, un par un : aucun jour, aucune colle remontée, aucune arête cassée.
• Les chevilles, toutes affleurantes, aucune tête en saillie, aucune cuvette.

La poussière de ponçage se retire entièrement avant l'enduit. Elle forme sinon un film qui empêche la couche de base d'accrocher, et c'est une cause fréquente de décollement plus tard.

Un dernier point de méthode : le temps entre le ponçage et la première passe d'enduit reste court. Un isolant laissé nu plusieurs semaines s'altère aux ultraviolets, surtout le polystyrène, qui jaunit et farine en surface. Si l'attente est inévitable, la couche de base se pose au plus tôt et la finition suit à son rythme.

Questions fréquentes

Peut-on coller sans cheviller ?

Certains systèmes le prévoient, mais dans des conditions strictes : support de nature définie, essais d'arrachement concluants, hauteur limitée, taux d'encollage renforcé, isolant compatible. Hors de ce cadre, le calage-chevillage est la règle. En rénovation, sur un mur revêtu d'un ancien enduit dont on ne connaît pas l'adhérence exacte, le chevillage est la position raisonnable : il reprend l'effort de vent même si la colle faiblit.

Que faire quand le mur n'est pas plan ?

Trois réponses, dans cet ordre. Redresser le mur au mortier si les écarts sont localisés, puis coller normalement. Augmenter l'épaisseur des plots, dans la limite que le système autorise, si les écarts sont modérés et diffus. Passer à une pose calée sur rails ou sur ossature si les écarts sont importants. Ce qui ne fonctionne pas : empiler la colle au-delà de ce qui est prévu, ou compenser au ponçage en attaquant l'épaisseur de l'isolant.

Pourquoi ne faut-il pas de colle dans les joints entre panneaux ?

Parce que la colle est un matériau conducteur comparé à l'isolant. Un joint de colle continu forme un pont thermique linéaire sur toute la hauteur ou la longueur du panneau. En hiver, il se lit sur la façade sous forme de trace plus foncée, la surface plus froide y retenant l'humidité. Il est aussi plus rigide que l'isolant, donc il travaille différemment, et il fissure.

À quoi reconnaît-on une pose bâclée avant que l'enduit ne soit posé ?

À quatre signes visibles à l'œil nu. Des joints verticaux qui se superposent d'un rang à l'autre au lieu d'être décalés. Des joints ouverts, même fins, ou comblés à la colle. Des angles de baies avec un joint qui part dans le prolongement du tableau. Des têtes de chevilles en creux ou en relief. Un cinquième signe demande une règle : des désaffleurs entre panneaux qu'on sent à la main en passant la paume sur le mur.

La pose peut-elle se faire par temps froid ou humide ?

La colle et l'enduit ont chacun une plage de température et d'hygrométrie d'application, donnée par le fabricant. En dessous, la prise ne se fait pas correctement, et le gel sur une colle fraîche détruit l'adhérence de façon irréversible. Le vent fort interdit également la manutention de panneaux sur échafaudage. En pratique, la fenêtre de chantier d'une ITE est plus étroite que celle d'un ravalement simple, et la contrainte se planifie plutôt qu'elle ne se subit.
