La couche qui tient toute une ITE, et qu'on rate sans que ça se voie le jour même. Position de la trame, recouvrement des lés, mouchoirs d'angle et profilés.
Dans une isolation par l'extérieur, la couche qui tient tout n'est ni l'isolant, ni la finition : c'est le sous-enduit armé, cette passe de mortier dans laquelle une trame de fibre de verre est noyée. C'est elle qui encaisse les chocs, qui répartit les contraintes, qui empêche l'isolant de se lire en surface, et qui décide si le système fissurera ou non.
Elle est aussi la couche la plus facile à rater sans que cela se voie le jour même. Une trame mal placée dans l'épaisseur, des lés simplement posés bord à bord, un angle de baie sans renfort : rien de tout cela n'apparaît sous la finition. Cela apparaît un an plus tard, sous forme de fissures diagonales aux angles des fenêtres et de dessins de panneaux visibles en lumière rasante.
Ce que fait exactement la couche armée
Quatre fonctions, qu'il vaut la peine de séparer.
Répartir. L'isolant est un matériau souple qui bouge avec la température. Le mortier seul, posé dessus, se fissurerait au premier cycle thermique. La trame distribue ces contraintes sur toute la surface au lieu de les laisser se concentrer.
Résister aux chocs. C'est la seule protection mécanique du système. Un ballon, une échelle, un vélo appuyé : ce qui se passe alors dépend entièrement de cette couche et de son armature.
Empêcher le calepinage de se lire. Les joints entre panneaux d'isolant, les têtes de chevilles, les différences d'absorption : sans couche armée continue, tout cela se dessine en surface.
Servir de support à la finition. Elle doit être plane, régulière, correctement absorbante, et sèche au moment voulu.
Le rôle général de l'armature dans un enduit, tous systèmes confondus, est traité dans poser une trame d'armature dans un enduit de façade ; ce qui suit est propre à l'isolation extérieure.
Ce qui doit être fini avant de commencer
La couche armée ne rattrape pas la pose de l'isolant. Elle la révèle.
Les panneaux, à plat et jointifs
Les panneaux doivent être posés à joints décalés, serrés les uns contre les autres, sans jeu. Un joint ouvert entre deux panneaux ne se rebouche pas au mortier, sous peine de créer un point dur et un pont thermique qui se dessinera en surface : il se comble avec une lamelle du même isolant, ou avec le produit prévu par le système.
La surface doit ensuite être poncée à la râpe pour supprimer les désaffleurs entre panneaux. C'est une étape pénible et systématiquement écourtée ; c'est pourtant elle qui décide de la planéité finale, parce qu'un ressaut entre panneaux ne peut pas être rattrapé par une couche mince.
Après ponçage, dépoussiérage complet. La poussière d'isolant est un excellent agent de non-adhérence.
La pose amont — collage, chevillage, calepinage — est développée dans poser un isolant ITE.
Le chevillage, fait et contrôlé
Les chevilles sont posées avant la couche armée, et leur nombre, leur type et leur implantation relèvent du système et de l'exposition au vent. Ces données figurent dans le document technique d'application du procédé ; elles ne se décident pas sur le chantier.
Un contrôle simple et souvent négligé : les têtes de chevilles doivent affleurer, ni saillantes ni enfoncées. Une tête saillante fait une bosse qui traversera l'enduit ; une tête enfoncée crée une cuvette où le mortier est plus épais, sèche plus lentement et se dessine en négatif — le fameux semis de points visibles sur certaines façades isolées.
Les profilés, tous posés
Rien ne se pose après la couche armée. Avant de charger le premier mortier, la façade doit avoir reçu :
le profilé de départ en pied, horizontal, avec sa goutte d'eau, réglé au cordeau — le principe d'arrêt bas est le même que sur un enduit classique, décrit dans arrêter l'enduit en bas du mur ; les profilés d'angle avec trame incorporée sur toutes les arêtes sortantes ; les cornières de baie et les larmiers au-dessus des ouvertures ; les profilés d'arrêt en tête et contre les ouvrages voisins ; les profilés de joint de dilatation là où le bâtiment en comporte ; et les profilés d'appui ou raccords de menuiserie, avec leurs joints.
Chacun se pose collé dans le mortier de la couche de base, d'aplomb ou de niveau, et sa trame propre sera recouverte par la trame générale. Le sujet est traité plus largement dans baguettes d'angle et profilés de finition.
Les mouchoirs d'angle, avant tout le reste
C'est le détail qui distingue une pose sérieuse d'une pose rapide.
Aux quatre angles de chaque baie — fenêtre, porte, soupirail —, la contrainte se concentre. C'est mécaniquement inévitable : un trou dans un panneau crée des concentrations de contrainte à ses angles, et la fissure part de là, en diagonale, à quarante-cinq degrés.
On pose donc, à chaque angle de baie, un morceau de trame supplémentaire, orienté en diagonale, marouflé dans le mortier avant la trame générale. C'est le mouchoir, ou renfort d'angle. La trame générale viendra ensuite le recouvrir : il y a alors deux épaisseurs d'armature exactement là où elles sont utiles.
Les dimensions du mouchoir et son orientation sont précisées par le système ; ce qui ne varie jamais, c'est sa position — centré sur l'angle, à cheval sur la diagonale.
Le même raisonnement s'applique aux découpes de panneaux : on ne fait jamais coïncider un joint de panneau avec un angle de baie. Les panneaux se découpent en L pour contourner l'ouverture, ce qui éloigne le joint de la zone de concentration.
L'application, geste par geste
La première passe
On applique le mortier de la couche de base sur l'isolant, en une passe régulière destinée à recevoir la trame. La régularité de cette passe conditionne tout : c'est elle qui donne son épaisseur au système.
L'outil de régulation est le peigne — une taloche crantée dont la denture dépose une quantité connue de matière. On charge à la lisseuse, on peigne, et l'épaisseur devient reproductible au lieu d'être une affaire de coup de main.
L'épaisseur de cette passe, l'épaisseur totale de la couche armée et l'enrobage de la trame sont des données du système : elles se lisent dans le document technique d'application du procédé ou dans la fiche technique du mortier de base. Elles ne sont pas les mêmes d'un fabricant à l'autre, et ce n'est pas une variable d'ajustement : trop mince, l'armature n'est pas protégée et le système perd sa résistance aux chocs ; trop épaisse, la couche retire, fissure et pèse.
Le contrôle sur le chantier se fait au peigne pour la régularité, à la sonde sur frais pour la valeur, et par la consommation rapportée à la surface pour la moyenne générale : la fiche technique donne la quantité de mortier par mètre carré, et le nombre de sacs consommés doit s'en approcher.
Le marouflage

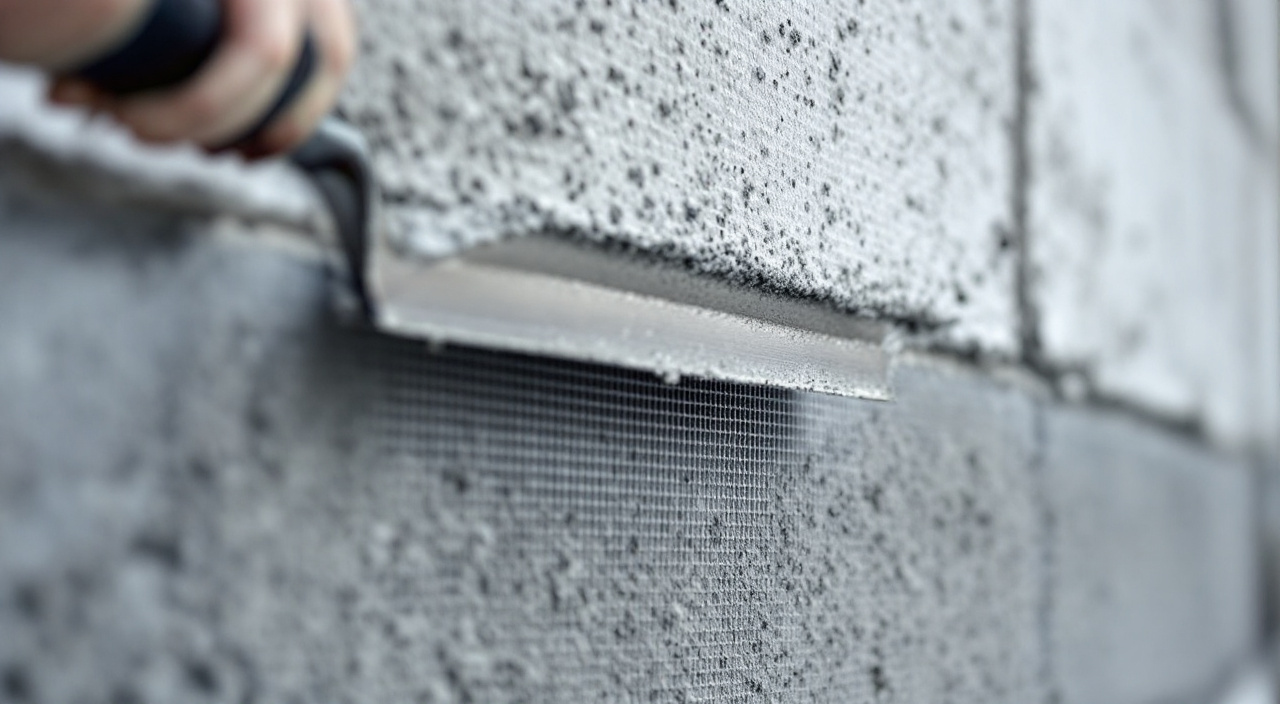

La trame se déroule sur le mortier frais, de haut en bas, et se maroufle à la lisseuse du centre vers les bords, en la faisant pénétrer dans la matière.
Trois erreurs classiques.
Poser la trame à sec sur l'isolant, puis appliquer le mortier par-dessus. Le résultat est une trame plaquée contre l'isolant, c'est-à-dire au mauvais endroit de l'épaisseur, sans mortier derrière elle. Elle ne travaille plus.
Laisser la trame en surface. Si la trame apparaît, ou si son dessin se devine au toucher, l'enrobage extérieur est insuffisant. Elle se marquera sous la finition et rouillera l'aspect.
Tendre la trame comme une corde. Elle doit être posée à plat, sans pli ni tension, et suivre la surface. Un pli marouflé crée une surépaisseur locale et une amorce de fissure.
Où doit se trouver la trame dans l'épaisseur
C'est le point technique central de tout l'article.
La trame se place dans la partie extérieure de la couche armée, pas au milieu, et surtout pas contre l'isolant. La raison est mécanique : les contraintes de traction dues au retrait et aux variations thermiques sont maximales du côté exposé. C'est là que l'armature doit être pour les reprendre.
Mais elle doit rester couverte : le mortier au-dessus d'elle assure sa protection et l'aspect de surface. La position correcte est donc un compromis précis, et la valeur d'enrobage figure dans les documents du système. Sur le chantier, le critère de contrôle est visuel et tactile : la trame ne doit pas être visible, la surface doit être lisse, et le maillage ne doit pas se sentir sous la main.
La deuxième passe
Selon les systèmes, la couche de base se termine par une seconde passe de mortier qui achève l'enrobage et lisse la surface. Elle se fait frais sur frais, dans la continuité du marouflage — jamais le lendemain sur une couche déjà tirée.
C'est cette passe qui donne la planéité finale du support de finition, et elle mérite le même contrôle à la règle que n'importe quel enduit.
Les recouvrements
Entre lés
Deux lés de trame voisins ne se posent jamais bord à bord : ils se recouvrent. Un joint bout à bout est une ligne sans armature, c'est-à-dire une amorce de fissure rectiligne, parfaitement visible ensuite.
La largeur de ce recouvrement est fixée par le système et se lit dans son document technique ou sur la notice de pose de la trame. C'est une valeur à connaître avant de commencer, parce qu'elle détermine la consommation de trame et donc les quantités à commander : une trame achetée au plus juste pousse à réduire les recouvrements.
Le contrôle est facile tant que le mortier est frais : on voit le recouvrement. Une fois la deuxième passe faite, on ne voit plus rien — d'où l'intérêt de photographier les lés en cours de pose, ce qui devrait être un réflexe d'autocontrôle.
Les recouvrements existent aussi en about de lé, quand un lé ne couvre pas toute la hauteur, et au droit des profilés : la trame générale doit recouvrir la trame incorporée des profilés d'angle et des cornières de baie.
Aux angles du bâtiment
Sur une arête sortante, deux solutions : un profilé d'angle à trame incorporée, ou un retour de trame d'une face sur l'autre. Dans les deux cas, l'armature doit être continue autour de l'arête : une trame arrêtée sur l'angle laisse l'arête sans renfort, et l'arête est précisément ce qui prend les coups.
Dans les angles rentrants, la trame se retourne également, en évitant de la plier à angle vif sans mortier derrière.
Aux tableaux et aux retours de baie
Les tableaux, le linteau et l'appui reçoivent leur propre trame, en continuité avec celle de la façade. C'est un travail minutieux, dans peu d'espace, souvent bâclé — et le tableau est un endroit très exposé, où l'isolant est mince et où les chocs sont fréquents.
Les zones renforcées
Toutes les parties de la façade ne subissent pas les mêmes agressions. Le rez-de-chaussée, les abords d'entrée, les passages, les zones accessibles au public reçoivent des chocs que les étages ne connaissent pas.
Les systèmes prévoient pour cela un renforcement : une trame plus résistante, ou une double épaisseur de trame, sur une hauteur donnée depuis le sol. La nature du renfort, la hauteur concernée et la classe de résistance aux chocs correspondante sont définies par le document technique du procédé, en fonction de l'usage du bâtiment.
C'est un point à faire écrire au devis, parce qu'il est invisible après coup et qu'il représente un coût réel. La question à poser est : « quel niveau de résistance aux chocs est prévu en partie basse, et par quel renfort ? »
Les conditions de mise en œuvre
La couche armée est sensible à la météo, davantage encore qu'un enduit classique, parce qu'elle est mince et posée sur un support non absorbant.
Sur un isolant, l'eau du mortier ne part pas dans le support : elle s'évapore ou reste. Par forte chaleur ou grand vent, la surface se ferme avant que le marouflage soit terminé. Par temps froid ou humide, le séchage s'allonge considérablement.
Les plages de température et d'hygrométrie admissibles sont indiquées sur la fiche technique du mortier, et elles s'entendent pour le support, pas seulement pour l'air. Un mur exposé au soleil peut être largement au-dessus de la température de l'air.
Une averse sur une couche armée fraîche est un incident sérieux : elle lessive le mortier, met la trame à nu et laisse des marbrures. La protection par filets et bâches sur l'échafaudage n'est pas un luxe.
Enfin, le délai avant l'application de la finition est donné par la fiche technique du système, et il dépend fortement des conditions. Appliquer la finition sur une couche armée insuffisamment sèche, c'est enfermer de l'eau : elle ressort en efflorescences, en différences de teinte et parfois en cloques. C'est une des causes les plus fréquentes de finition ratée sur ITE.
Les contrôles à faire, dans l'ordre
Avant la couche armée : panneaux jointifs, poncés, dépoussiérés ; chevilles affleurantes ; tous les profilés posés et réglés ; mouchoirs d'angle en place.
Pendant : régularité de la passe au peigne ; épaisseur à la sonde sur quelques points ; recouvrements de lés visibles et photographiés ; trame non apparente après marouflage ; renforts de partie basse posés.
Après : planéité à la règle ; surface lisse au toucher, sans maillage sensible ; aucune trame visible en lumière rasante ni au mouillage ; consommation de mortier cohérente avec la fiche technique ; état de séchage vérifié avant finition.
Ces contrôles s'inscrivent dans la logique générale décrite dans l'enduit sur isolation extérieure, et ce sont exactement les mêmes points qu'on vient examiner des années plus tard quand une ITE vieillit mal — voir reprendre une isolation extérieure vieillissante.
Questions fréquentes
Peut-on voir après coup si la trame a été bien posée ?
Difficilement sans ouvrir. Deux indices non destructifs : la lumière rasante, qui révèle les lignes de recouvrement absentes ou les plis, et l'apparition de fissures diagonales aux angles de baies, qui signale l'absence de mouchoirs. Le contrôle certain passe par une petite ouverture locale, qui montre la position de la trame dans l'épaisseur. D'où l'importance des photos prises pendant la pose.
Que se passe-t-il si la trame est posée directement contre l'isolant ?
Elle ne remplit plus son rôle mécanique : elle n'est plus dans la zone tendue de la couche, et il n'y a pas de mortier derrière elle pour la solidariser. Le système perd sa résistance aux chocs et son aptitude à répartir les contraintes. Le défaut ne se voit pas à la réception, mais il se paie en fissuration prématurée.
Faut-il de la trame partout, ou seulement aux points sensibles ?
Partout, en continu, avec des renforts locaux en plus aux angles de baies et en partie basse. Une armature discontinue crée des frontières entre zone armée et zone non armée, et c'est précisément sur ces frontières que la fissuration s'installe.
Combien de temps faut-il attendre avant d'appliquer la finition ?
Le délai est donné par la fiche technique du système et varie selon la température, l'hygrométrie et l'épaisseur appliquée. Il ne se déduit pas de l'aspect de surface, qui peut sembler sec alors que le cœur ne l'est pas. En cas de doute, on demande au service technique du fabricant le délai applicable pour les conditions du chantier — cette question a une réponse, et elle s'obtient par téléphone.
Peut-on maroufler la trame le lendemain de la première passe ?
Non. Le marouflage se fait dans le mortier frais, c'est ce qui permet à la trame de pénétrer et d'être enrobée des deux côtés. Sur un mortier tiré, la trame reste plaquée en surface et le système est compromis.
Qui contrôle ce travail sur un chantier de copropriété ?
Le maître d'œuvre, s'il y en a un, et c'est l'une des raisons principales d'en avoir un sur une ITE. Les points à contrôler sont invisibles à la réception et se jouent sur quelques jours de pose ; sans visites en cours de chantier, aucune vérification sérieuse n'est possible ensuite.
