Fixer un store banne sur une façade isolée par l'extérieur

Un store banne sur une façade isolée par l'extérieur est un problème de mécanique, pas de perçage. L'isolant ne porte rien : c'est un matériau souple, compressible, dont la fonction est thermique. Toute charge doit donc être reprise par le mur, à travers l'isolant, sans écraser ce dernier et sans ouvrir un chemin à l'eau.

Et un store banne n'est pas une charge légère. Son poids propre est déjà notable ; mais surtout, il travaille en porte-à-faux. Le bras déployé multiplie l'effort au niveau des supports, et un coup de vent sous la toile transforme le store en aile. Les efforts appliqués aux fixations peuvent être plusieurs fois supérieurs au poids du store, et ils sont dynamiques — ils tirent, ils secouent, ils fatiguent.

L'isolation ajoute une difficulté propre : elle allonge le bras de levier. Le support de store est décalé de l'épaisseur de l'isolant, et le moment appliqué à l'ancrage augmente d'autant. Une fixation qui aurait tenu sur un mur nu peut ne plus convenir sur le même mur isolé.

La règle qui commande tout

Elle tient en une phrase : la charge doit être transmise au mur porteur, et la solution doit être posée avant l'enduit, pas après.

Le second membre est aussi important que le premier. Une réservation prévue avant la couche armée est un détail de chantier ; le même besoin découvert après la finition devient une opération lourde, visible, et qui touche à l'étanchéité du système. C'est pourquoi la question des charges lourdes se pose au moment du calepinage de l'isolant, en même temps que le collage et le chevillage — voir poser un isolant ITE.

Connaître la charge avant de choisir la fixation

C'est l'étape que tout le monde saute, et c'est celle qui rend le choix possible.

Ce que dit la notice du store

Le fabricant du store fournit une notice de pose qui donne les informations dont on a besoin : le nombre de supports requis, leur écartement, la position des points de fixation sur chaque support, et les efforts à reprendre à chaque point. C'est un document qui existe pour tout store banne vendu, et qui se demande avant l'achat s'il n'est pas joint.

Elle indique aussi la classe de résistance au vent du store, c'est-à-dire jusqu'à quel niveau de vent il peut rester déployé. Cette classe ne dit pas seulement à quel moment il faut le replier ; elle dit aussi quel effort le système doit encaisser en service.

Ce que dit la documentation de la fixation

Les fabricants de chevilles et de systèmes de fixation pour isolation extérieure publient, pour chaque référence, des charges admissibles déclarées — en traction, en cisaillement, et souvent sous forme d'un couple charge/bras de levier — en fonction du matériau du mur et de l'épaisseur d'isolant traversée.

Ces valeurs figurent sur la fiche technique du produit, et pour les fixations sous agrément, dans son évaluation technique. Elles ne s'estiment pas et ne se déduisent pas de la taille de la vis.

Le croisement

Choisir une fixation, c'est vérifier que la charge admissible déclarée, pour le matériau de mur constaté et l'épaisseur d'isolant du projet, couvre l'effort demandé par la notice du store, avec la marge que le fabricant prescrit.

C'est une vérification que l'on peut demander par écrit, et la question se formule exactement : « pour un mur en tel matériau, avec telle épaisseur d'isolant, quelle référence de fixation reprend tel effort à tel bras de levier, et sous quel document ? » Les services techniques des fabricants répondent à ce genre de question ; c'est leur métier. Une réponse verbale sur un chantier n'a pas la même valeur qu'un courriel.

La nature du mur, qui n'est pas une hypothèse

Toutes les valeurs déclarées dépendent du support : béton, brique pleine, brique creuse, bloc creux, bloc plein, maçonnerie ancienne. La différence entre un bloc creux et un béton est considérable.

Il faut donc savoir dans quoi on ancre. Un sondage local avant isolation le dit ; le forage lui-même le confirme, par la couleur de la poussière et la résistance au perçage. Sur maçonnerie ancienne, hétérogène ou creuse, aucune valeur de catalogue ne remplace un essai d'arrachement sur chevilles témoins, à demander à l'entreprise ou au fabricant de la fixation.

Les trois familles de solutions

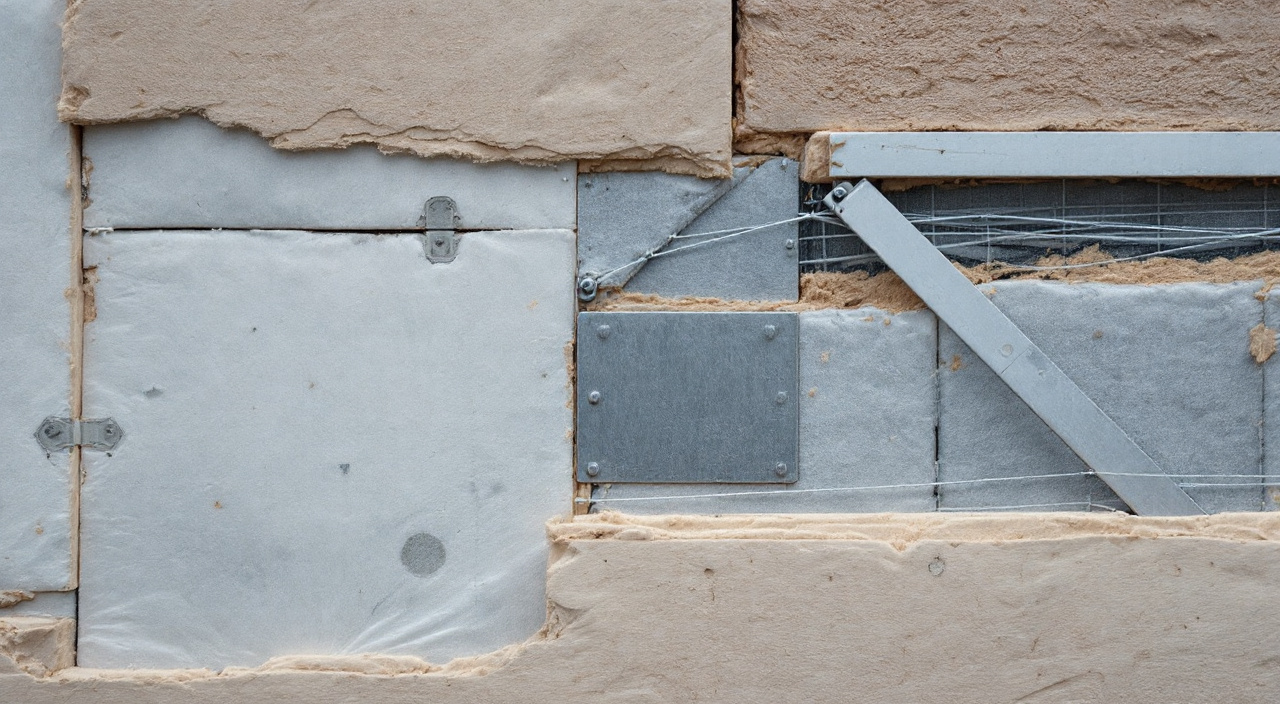

La platine ou le rail traversant

Principe : une pièce métallique — platine, équerre, ou rail continu — est fixée directement sur le mur porteur, avant la pose de l'isolant. Des entretoises rigides, ou la pièce elle-même, ramènent le plan de fixation au nu extérieur de l'isolant. L'isolant est découpé pour venir se loger autour ; l'enduit vient ensuite mourir contre la pièce.

C'est la solution la plus solide et la plus sûre pour une charge importante, parce que la transmission au mur est directe et métallique. C'est aussi la plus exigeante d'anticipation : elle impose de connaître la position du store avant d'isoler.

Deux points de soin : l'isolant doit être ajusté au plus près autour de la pièce, sans vide résiduel qui deviendrait un pont thermique et une zone de condensation ; et le raccord de l'enduit sur la pièce doit être étanche, traité par un profilé ou un joint souple, jamais par un simple mortier au contact d'un métal.

La cheville à entretoise isolante

Principe : un système propriétaire — douille, cylindre, entretoise en matériau isolant — traverse l'isolant et transmet la charge au mur, tout en limitant le pont thermique. La fixation du store se fait ensuite dans la douille, au nu de l'enduit.

C'est la solution la plus courante pour les charges moyennes et pour les reprises, parce qu'elle se pose à travers l'isolant, y compris après coup, et qu'elle offre un point d'ancrage propre.

Ses limites sont dans ses charges déclarées. On ne l'emploie que dans le domaine d'emploi du fabricant, et pour un store, on vérifie explicitement le comportement au moment de flexion, pas seulement la traction pure.

Le plot rapporté, ou bloc d'ancrage intégré

Principe : à l'emplacement prévu, on remplace une portion d'isolant par un bloc rigide — mousse rigide haute densité, bloc de résine, pièce bois traitée selon le système — calibré à l'épaisseur de l'isolant, collé et fixé au mur, affleurant la surface. La couche armée passe par-dessus, et la fixation se fait ensuite dans le bloc, ou traverse le bloc jusqu'au mur.

C'est une solution élégante, très employée pour les charges moyennes et pour tout ce qu'on ne veut pas voir : coffrets, luminaires, supports de volets. Elle suppose que le bloc soit compatible avec le système d'isolation — on ne bricole pas un morceau de bois dans une ITE sous enduit sans vérifier ce que le procédé autorise.

Pour un store, le bloc seul est rarement suffisant : la charge doit atteindre le mur. On utilise alors le bloc comme cale rigide et anti-écrasement, traversé par une fixation qui ancre dans la maçonnerie.

Ce qu'on ne fait jamais

Visser dans l'isolant seul, avec des chevilles à expansion pour matériaux creux ou des chevilles à frapper prévues pour l'isolant. Ces chevilles existent, elles sont utiles — pour une descente d'eau, un câble, un petit boîtier —, et elles ne reprennent pas une charge de store.

Poser une tige filetée longue à travers l'isolant sans entretoise rigide. Au serrage, l'isolant se comprime, le support pivote, l'enduit se fissure en étoile autour du point, et l'eau entre. C'est le scénario le plus fréquent des reprises ratées.

Percer sans savoir où sont les fixations existantes de l'ITE elle-même, ni ce qu'il y a derrière le mur — canalisation, gaine électrique, linteau. Les précautions générales de perçage sont dans percer et fixer dans un enduit de façade ; sur une façade isolée elles valent doublement, parce qu'on perce à l'aveugle sur une grande longueur.

Ce qui se prépare avant l'enduit

Repérer et dimensionner

Avant d'isoler, on marque au mur l'emplacement exact des futurs supports, et on relève leurs coordonnées par rapport à des références qui ne bougeront pas : l'angle du bâtiment, l'arête d'un linteau, le nu d'un appui.

Ces cotes se consignent sur un plan et se photographient. Un plan de réservations remis en fin de chantier vaut de l'or : il permet, des années plus tard, de percer juste du premier coup, sans sonder la façade.

C'est le même réflexe que pour toutes les traversées d'une façade — grilles, ventouses, gaines — dont le traitement est décrit dans ventouses, grilles et gaines.

Poser les supports, puis isoler autour

Les platines, blocs ou douilles se posent, puis l'isolant vient s'ajuster. On vérifie l'affleurement : une pièce en saillie fera une bosse dans l'enduit, une pièce en retrait créera une cuvette.

Renforcer la couche armée autour

Les points d'ancrage sont des concentrations de contrainte, exactement comme les angles de baie. La couche armée doit y recevoir un renfort local, et la trame générale doit être continue autour de la pièce sans être percée n'importe comment.

Étancher

Chaque traversée est un point d'entrée potentiel. Le principe : l'eau ne doit ni stagner sur la pièce, ni pouvoir suivre la fixation vers l'intérieur. Cela se traite par un joint souple périphérique, une garniture comprimée derrière la platine, et une géométrie qui ne fabrique pas de replat retenant l'eau.

Le mastic seul, appliqué en cordon apparent, n'est pas une étanchéité durable : il vieillit, il se rétracte, et il devient invisible qu'il ne fait plus son travail.

Quand rien n'a été prévu

C'est le cas le plus fréquent : l'ITE a été faite, le store arrive deux ans après.

Première étape : savoir ce qu'il y a derrière. Épaisseur d'isolant, nature du mur, position des chevilles existantes, présence d'un linteau ou d'un chaînage à l'endroit visé. Les documents du chantier d'isolation, s'ils ont été conservés, donnent l'épaisseur et le procédé. À défaut, un carottage d'essai dans une zone discrète renseigne.

Deuxième étape : choisir un système traversant conçu pour la reprise après coup, avec des charges déclarées compatibles. Ces systèmes existent et sont faits pour cela.

Troisième étape : accepter la reprise d'enduit. On ouvre localement la finition et la couche armée, on pose, on reconstitue la trame avec recouvrement sur l'existante, on remonte le mortier, on refait la finition. La reprise se verra plus ou moins selon l'âge et la teinte de la façade : un enduit de plusieurs années a évolué, et le raccord neuf tranchera. C'est un argument sérieux en faveur de l'anticipation.

Quatrième étape : contrôler. Avant de déployer le store pour de bon, on vérifie l'absence de jeu, on resserre après quelques manœuvres, et on inspecte la périphérie des platines au premier grand vent.

Les autres charges de la même famille

Le raisonnement vaut pour tout ce qui pèse ou qui fait levier sur une façade isolée :

les pergolas adossées, qui cumulent poids et prise au vent ; les volets battants et leurs pentures, dont les efforts sont modestes mais répétés des milliers de fois ; les garde-corps rapportés, qui relèvent en plus d'exigences de sécurité et se traitent avec un bureau d'études ; les marquises, auvents et abris ; les antennes et paraboles, légères mais très sensibles au vent ; les supports de climatiseur, lourds et vibrants — les vibrations fatiguent une fixation bien plus vite qu'une charge statique.

À l'inverse, les charges légères — luminaire, sonnette, boîte aux lettres, numéro de rue, câble — se fixent avec les chevilles prévues pour l'enduit sur isolant, sans traverser. La frontière entre les deux catégories n'est pas une question de poids seul, mais de poids et de bras de levier. La coordination de tous ces petits ouvrages avec le chantier de façade est traitée dans volets, fenêtres, câbles : les lots qui accompagnent la façade.

Le vent, la donnée qu'on sous-estime

Le poids d'un store se lit sur sa fiche produit ; l'effort du vent, non. C'est pourtant lui qui casse les fixations.

Une toile déployée est une surface pleine, souvent inclinée, exposée à la fois à la pression et à la dépression. Le vent ne pousse pas seulement : il soulève, il claque, il fait vibrer. Les efforts appliqués aux supports sont alors nettement supérieurs à ceux du store au repos, et ils sont alternés — ce qui fatigue une fixation bien plus vite qu'une charge constante.

Trois facteurs aggravent la situation, et ils se lisent sur le terrain plutôt que dans un document : la hauteur à laquelle le store est posé, l'exposition de la façade — un mur qui prend le vent dominant de plein fouet n'est pas un mur abrité par une haie ou par un bâtiment voisin — et les effets de site, comme l'accélération dans un couloir entre deux constructions ou le tourbillon sous un débord.

La conséquence pratique est double. D'abord, la classe de résistance au vent du store doit être choisie en fonction de cette exposition réelle, et non du prix : c'est un critère d'achat au moins aussi important que la largeur du bras. Ensuite, le store doit être replié quand le vent dépasse ce que sa classe autorise, ce qui suppose soit une discipline, soit un capteur de vent automatique. Un store laissé déployé au-delà de son domaine d'emploi arrache la fixation avant de se casser lui-même, et emporte avec lui un morceau de l'isolation.

Le climat local mérite d'être considéré comme une donnée de projet, au même titre que la nature du mur — c'est le même raisonnement que pour l'enduit lui-même, décrit dans l'enduit sur isolation extérieure.

Contrôler la pose

Cinq vérifications, à faire avant de considérer le travail terminé.

Le serrage, à froid puis après manœuvres. On déploie et replie le store plusieurs fois, puis on recontrôle le couple de serrage. Un ancrage qui prend son jeu se voit dans les premiers cycles.

L'absence de mouvement de la platine. Une main appuyée fermement sur le bras, en poussant vers le haut puis vers le bas, ne doit produire aucun déplacement perceptible de la pièce par rapport à l'enduit.

L'état de l'enduit autour des points de fixation. Aucune amorce de fissure en étoile, aucun décollement du raccord. Une microfissure rayonnante au premier serrage est le signe que la charge passe dans l'enduit au lieu de passer dans le mur.

Le joint périphérique. Continu, adhérent des deux côtés, sans manque en partie haute — c'est en haut que l'eau arrive.

Le plan des fixations, remis et conservé. Avec la référence exacte des chevilles employées, leur longueur, et la date. C'est ce document qui permettra, dans dix ans, de remplacer le store sans rouvrir la façade au hasard.

Ce qu'il faut demander, et à qui

Au fabricant du store : la notice de pose, le nombre et l'écartement des supports, les efforts aux points de fixation, la classe de résistance au vent.

Au fabricant de la fixation : la charge admissible déclarée pour le matériau de mur constaté et l'épaisseur d'isolant du projet, au bras de levier concerné, et le document qui l'établit.

À l'entreprise d'isolation : le procédé mis en œuvre, l'épaisseur posée, le plan des réservations, et ce que le document technique du système autorise comme fixations traversantes.

Au poseur du store : la solution retenue, écrite au devis avec la référence exacte de la fixation, et la reprise d'étanchéité prévue.

Ces quatre demandes tiennent en quelques courriels. Elles remplacent avantageusement l'espoir qu'une longue vis suffira.

Questions fréquentes

Peut-on fixer un store sur une façade isolée sans toucher au mur ?

Non, pas pour un store banne. La charge et surtout le moment appliqué imposent une reprise sur la structure. Les fixations qui n'ancrent que dans l'isolant ou dans la couche armée sont conçues pour des charges légères, et leur domaine d'emploi le dit explicitement.

Comment savoir quelle épaisseur d'isolant j'ai sur ma façade ?

Par les documents du chantier, s'ils existent : devis, fiche du procédé, attestation liée à une aide financière. À défaut, par un percement d'essai dans une zone cachée, où l'on mesure la profondeur atteinte avant de toucher la maçonnerie. Cette mesure est indispensable pour choisir la longueur et la référence de fixation.

Est-ce que la fixation crée un pont thermique ?

Toute pièce traversante en crée un, plus ou moins marqué selon le matériau et la section. Les systèmes dits à rupture de pont thermique le réduisent sans le supprimer. Sur quelques points d'ancrage, l'effet reste très localisé ; ce qui compte davantage est de ne pas laisser de vide d'air autour de la pièce, où l'humidité pourrait condenser.

Puis-je poser le store moi-même ?

La pose du store, éventuellement. Le choix et la mise en œuvre de la fixation sur façade isolée, plus difficilement, parce qu'ils supposent de croiser deux documentations techniques et de connaître la nature du mur. Beaucoup de poseurs de stores travaillent sur mur nu et n'ont pas cette pratique : il faut poser la question avant, et lire la réponse.

Que faire si le store bouge après quelques mois ?

Ne plus le déployer, et faire vérifier immédiatement. Un jeu qui apparaît signale soit un serrage insuffisant, soit un écrasement de l'isolant, soit un ancrage qui travaille dans le mur. Chaque manœuvre supplémentaire aggrave le désordre, et un support qui lâche sous le vent est un risque pour les personnes.

Faut-il refaire toute la façade si la reprise se voit ?

Rarement. Une reprise localisée se traite d'abord comme un problème d'aspect : on cherche à la fondre en jouant sur la limite du raccord — la faire tomber sur une ligne de la façade — plutôt qu'à repeindre l'ensemble. Si l'écart reste choquant, une remise en peinture de la façade concernée est en général suffisante, et les points à contrôler avant de la décider sont ceux de reprendre une isolation extérieure vieillissante.
