Ventouses, grilles et gaines : étancher les traversées de façade

Une façade correctement ravalée prend rarement l'eau par sa surface. Elle la prend par ses trous. Chaque élément qui traverse le mur — ventouse de chaudière, grille de ventilation, entrée d'air, gaine de VMC, fourreau de câble, scellement de volet ou de descente — crée une interruption dans le revêtement. L'étanchéité d'une traversée de façade ne se fait jamais par le mastic seul. Elle se fait par la forme donnée au support et à l'enduit autour du percement : un retour d'enduit qui vient border le fourreau, une pente qui sort vers l'extérieur, un larmier qui décroche la goutte, et seulement en dernier un calfeutrement souple qui rattrape le jeu restant.

Deuxième réponse, aussi importante : ces points se traitent pendant le chantier, dans l'ordre du chantier, pas au moment de replier l'échafaudage. Une traversée bien étanchée est une traversée dont on a démonté l'appareil, préparé le pourtour, monté l'enduit avec le détail prévu, puis reposé l'appareil sur un support fini. Une traversée mal étanchée, c'est presque toujours l'inverse : on a enduit autour de ce qui était en place, on a bouché le vide résiduel avec une cartouche, et on est passé à la suite. Le résultat tient un hiver, parfois deux.

L'eau n'entre pas par le mur, elle entre par ce qui le traverse

Un enduit de façade en bon état n'est pas étanche au sens d'une membrane : il freine la pluie, il la ruisselle, il la laisse repartir par évaporation. Le système fonctionne tant qu'il est continu. Dès qu'un objet le perce, trois choses changent en même temps.

D'abord, l'eau qui ruisselle sur la façade rencontre un obstacle. Elle ne descend plus tout droit : elle contourne, elle s'accumule au-dessus de l'objet, elle stationne sur la partie horizontale s'il y en a une. Le haut d'une traversée est toujours plus sollicité que son bas.

Ensuite, deux matériaux au comportement différent se retrouvent en contact. Un fourreau de PVC, un conduit métallique, une grille en aluminium, un cadre de plastique injecté : aucun ne bouge comme un enduit minéral. Ils se dilatent davantage, plus vite, et sur un cycle journalier. Le joint entre les deux travaille toute l'année. S'il a été traité comme un joint rigide, il fissure.

Enfin, la traversée offre un chemin direct vers l'intérieur du mur. Sur les autres parties de la façade, une infiltration doit franchir toute l'épaisseur du revêtement. Ici, une fissure capillaire suffit : derrière, il y a un percement traversant, souvent avec une légère pente rentrante parce que le foreur a laissé plonger la mèche.

Le symptôme classique : une auréole intérieure sous l'appareil, à l'aplomb du percement, qui apparaît seulement lors des pluies accompagnées de vent, et disparaît quelques jours après. C'est la signature d'une traversée, pas d'une remontée capillaire ni d'une fissure de structure.

C'est pour cette raison que les traversées méritent leur propre poste. Elles appartiennent à la même famille que les appuis, bandeaux et corniches : des endroits où la façade cesse d'être un plan, où la règle générale ne s'applique plus, et où le geste doit être décidé point par point.

L'inventaire : ce qui perce réellement une façade

Avant de parler de méthode, il faut faire le tour. Sur une maison ordinaire, le nombre de traversées surprend toujours. La visite technique devrait en produire la liste, et cette liste devrait se retrouver au devis.

Les traversées qui soufflent

Ce sont les plus sensibles, parce qu'elles combinent un percement de gros diamètre et un appareil que l'on ne peut pas noyer dans l'enduit.

• La ventouse de chaudière : conduit concentrique, sortie horizontale ou verticale, terminal en façade. C'est la traversée la plus exposée et la plus normée.
• Les bouches et rejets de VMC : sortie de gaine en façade quand le rejet ne se fait pas en toiture.
• Les grilles de ventilation basse et haute d'un local à combustion ou d'une cave.
• Les entrées d'air en traversée de mur, quand elles ne sont pas intégrées aux menuiseries.
• Les bouches de sèche-linge, de hotte, de VMI ou d'un extracteur de salle d'eau.
• Les grilles de vide sanitaire, souvent en pied de façade, donc en zone de rejaillissement.

Les traversées qui portent ou qui passent

Moins spectaculaires, plus nombreuses, et régulièrement oubliées au métré.

• Fourreaux et gaines : arrivée électrique, télécom, fibre, alimentation d'un portail, câble d'antenne.
• Traversées de fluides : robinet de puisage, sortie de condensats, liaisons frigorifiques d'une pompe à chaleur ou d'une climatisation, sortie de trop-plein.
• Scellements : pattes de descente d'eau pluviale, arrêts de volets, supports de garde-corps, potence de store, crochets de volets battants, gonds.
• Percements morts : anciens conduits rebouchés, trous de boulins, chevilles laissées après dépose d'un équipement.

Cette dernière catégorie est traître. Un trou abandonné derrière un enduit neuf reste un trou : si le rebouchage n'a pas été fait avec un mortier compatible et un léger décaissé, il travaillera, et il fissurera en étoile. Les scellements de gouttière relèvent d'une logique voisine, détaillée à propos des descentes d'eau pluviale : chaque patte est une traversée, avec les mêmes règles.

Le principe : rejeter, barrer, calfeutrer — dans cet ordre

Une traversée durable repose sur trois barrières successives, hiérarchisées. L'erreur la plus commune consiste à n'en poser qu'une, la dernière, et à lui demander de tout faire.

Première barrière : rejeter. Le plus gros du travail est géométrique. Il s'agit de faire en sorte que l'eau ne stationne pas au contact du percement. Cela veut dire une pente sortante sur toute surface horizontale ou presque horizontale, un décrochement au-dessus de la traversée quand elle est large, et une organisation du ruissellement qui écarte l'eau au lieu de la concentrer. Une traversée qui ne reçoit presque pas d'eau n'a presque pas besoin d'être étanche.

Deuxième barrière : barrer. C'est le rôle de l'enduit lui-même et de la collerette. L'enduit doit venir jusqu'au fourreau, avec une épaisseur régulière, sans bord effilé, sans manque au dos de l'appareil. Sur les systèmes qui le prévoient, une collerette d'étanchéité — bande souple, manchon, platine — est intégrée avant l'enduit et recouverte par lui sur sa périphérie, jamais l'inverse.

Troisième barrière : calfeutrer. Le mastic ou le joint souple ne bouche pas un trou : il rattrape un jeu maîtrisé entre deux matériaux qui bougent différemment. Pour tenir, il lui faut une section correcte — ni un filet, ni un bourrelet écrasé —, deux faces d'adhérence propres, et un fond de joint qui l'empêche d'adhérer sur trois côtés. Un mastic collé sur trois faces se déchire au premier cycle thermique.

L'ordre compte. Un calfeutrement posé sur une géométrie qui retient l'eau est un consommable : il sera à refaire, et il faudra un échafaudage ou une nacelle pour y accéder. Un calfeutrement posé sur une géométrie qui rejette l'eau est une sécurité de second rang, et il vieillit lentement.

Comment l'enduit doit revenir autour du percement

C'est ici que se joue la différence entre une façade qui vieillit proprement et une façade qui tache autour de chaque appareil au bout de trois ans.

La collerette : un enduit qui borde, pas qui bute

Autour d'un fourreau, l'enduit ne doit pas s'arrêter net en biseau. Un bord effilé n'a pas de résistance : il s'épaufre au premier choc, au premier gel, ou simplement au serrage de la platine de l'appareil. Le geste correct consiste à conduire l'enduit jusqu'au fourreau en gardant son épaisseur, puis à créer un bord franc, net, coupé à la règle ou au fer.

Sur les enduits épais, cela suppose souvent un travail en deux temps : une passe de dressage qui vient jusqu'à quelques millimètres du fourreau, un renfort en armature autour du percement, puis la finition. L'armature autour d'une réservation n'est pas un luxe : un percement est un point de concentration de contraintes, exactement comme un angle de baie, et sans renfort il fissure en diagonale.

Autre point de méthode : on démonte ce qui peut se démonter. Un terminal de ventouse, une grille, une platine se déposent. On enduit ensuite un mur continu, avec un percement propre, et on repose l'appareil sur un support fini. Enduire autour d'un appareil en place laisse toujours un manque au dos de la collerette, invisible à l'œil, et qui reste un passage d'eau. Cette question de l'ordre des opérations rejoint celle qui se pose pour les volets, fenêtres et câbles : ce qui se dépose se dépose avant, ou se subit après.

La pente et le larmier : la goutte doit tomber

Toute partie qui dépasse du nu de la façade — capot de ventouse, cadre de grille, platine, chapeau de gaine — crée une surface où l'eau peut se poser. Deux règles simples s'appliquent.

La première, c'est la pente sortante. Une surface qui semble horizontale à l'œil est en réalité rentrante une fois le mur déformé et l'enduit tiré. Il faut une pente franche, décidée, vers l'extérieur. Cela vaut pour le petit ressaut d'enduit qu'on forme parfois au-dessus d'une grille : mal orienté, il devient une gouttière qui alimente le percement au lieu de le protéger.

La seconde, c'est le décrochement en sous-face. Une goutte qui ruisselle sous une saillie ne tombe pas d'elle-même : elle remonte par capillarité vers le mur, et elle se retrouve exactement au point de contact entre l'appareil et l'enduit. Un larmier — une rainure, un décroché, une arête vive en sous-face — force la goutte à se détacher. C'est le même mécanisme que sous un appui de fenêtre, et il est aussi efficace sur une pièce de dix centimètres que sur un bandeau.

Enfin, la peau de finition ne doit pas s'interrompre avant le point de contact. Sur un enduit teinté dans la masse, un bord non fini se voit tout de suite. Sur un système à finition rapportée, le manque se traduit par une couronne plus sombre autour de l'appareil dès la première pluie.

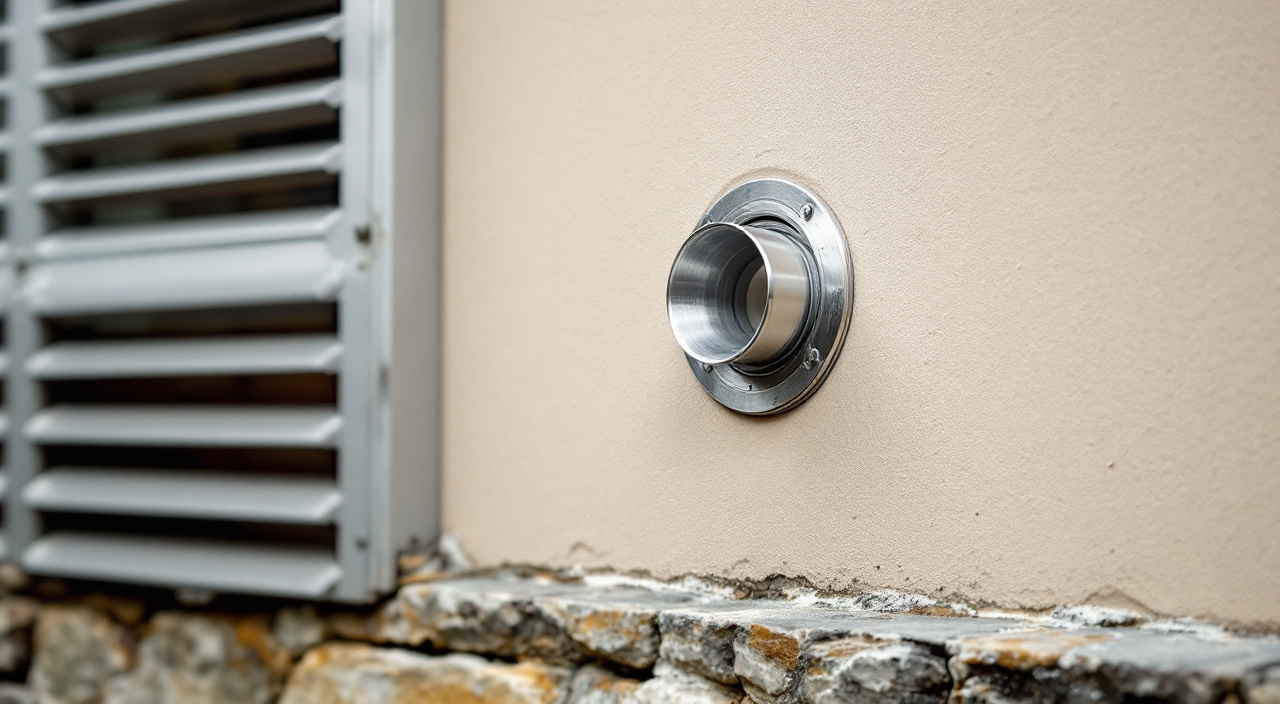

La ventouse de chaudière : le point le plus souvent raté

La ventouse concentre toutes les difficultés : gros diamètre, appareil rapporté, contraintes de sécurité, et une intervention qui relève d'un autre corps d'état que celui du façadier.

Le premier réflexe est administratif au sens du chantier, pas de l'urbanisme : la ventouse ne se démonte pas par le façadier. La dépose et la repose du terminal, la vérification de la pente du conduit, le contrôle d'étanchéité des fumées relèvent du chauffagiste. Concrètement, cela veut dire qu'il faut coordonner deux interventions, ou décider de travailler autour de la ventouse en place — ce qui est possible, mais impose de savoir dès le devis que le pourtour immédiat ne sera pas repris de la même façon.

Le deuxième point porte sur la géométrie du percement. Un conduit de ventouse doit garder sa pente d'origine ; on ne la modifie pas pour arranger l'enduit. En revanche, on peut et on doit travailler le pourtour : décaisser légèrement l'enduit ancien autour du fourreau, purger tout ce qui sonne creux, reconstituer un support sain, poser un renfort, puis enduire avec le bord franc décrit plus haut.

Troisième point : le capot. Beaucoup de terminaux comportent une rosace ou une collerette de finition qui vient plaquer sur la façade. Cette pièce n'est pas une étanchéité. Elle cache le percement, elle ne le protège pas. Elle doit se poser sur un enduit fini et sec, avec un joint souple en périphérie interrompu en partie basse — le point le plus contre-intuitif du sujet.

Un joint continu sur tout le pourtour enferme l'eau qui a réussi à entrer par le haut. En laissant la partie basse ouverte, on ménage une sortie. C'est le même raisonnement que pour un habillage de bardage ou un cadre de menuiserie : on ferme en haut et sur les côtés, on laisse respirer en bas.

Quatrième point, souvent découvert en cours de chantier : les traces noires. Une ventouse rejette des produits de combustion chargés d'humidité qui viennent lécher la façade. Sur un enduit clair, une auréole grise apparaît en quelques saisons. Elle n'est pas un défaut de mise en œuvre, mais elle influence le choix de la teinte et de la finition autour du terminal — un grain très ouvert la retient davantage qu'un grain serré.

Grilles de ventilation et entrées d'air : le débit contre la pluie

Une grille pose un problème inverse de celui des autres traversées : elle doit rester ouverte. On ne peut pas l'étancher, on ne peut que la protéger et la border correctement.

La protection passe par l'orientation des lames. Une grille à lames inclinées vers le bas et vers l'extérieur rejette la pluie et casse l'entrée d'eau au vent. Une grille plate, à trous, ou dont les lames ont été montées à l'envers lors d'un remplacement, laisse entrer l'eau battante dans le conduit. Sur une façade prise par le vent dominant, c'est la première chose à regarder avant de conclure à un défaut d'enduit.

Le bord, lui, suit exactement les règles générales : cadre déposé, percement retaillé net, renfort, enduit d'épaisseur constante jusqu'au cadre, joint souple à section correcte, sortie d'eau ménagée en partie basse. Les grilles de pied de façade demandent en plus une attention au rejaillissement : l'eau qui rebondit sur le sol remonte, et elle attaque le bas du percement plus que le haut.

Ce qui se passe quand on rebouche une grille

C'est une tentation fréquente pendant un ravalement : la grille est laide, l'appareil qu'elle desservait a disparu, on la supprime pour avoir une façade lisse. Deux précautions s'imposent.

La première est fonctionnelle. Une grille basse de local à combustion, une grille de cave, une grille de vide sanitaire ne sont pas décoratives. Supprimer une amenée d'air d'un local qui en a besoin n'est pas un choix esthétique, c'est une modification du fonctionnement du bâtiment, avec des conséquences sur la combustion, sur la condensation, ou sur l'humidité du sous-sol. La question se pose avant, pas après.

La seconde est technique. Un rebouchage de grille est une réparation en profondeur, pas un coup de mortier en surface. Il faut retirer le cadre, dégarnir le conduit sur une profondeur suffisante, remplir avec un matériau compatible avec le mur — pas un mortier trop rigide sur un support ancien —, laisser sécher, puis reprendre l'enduit avec un renfort d'armature à cheval sur l'ancienne réservation. Un rebouchage rapide se lit sur la façade dès la première année : la teinte diffère, et une fissure de contour dessine exactement le rectangle de l'ancienne grille.

Traversées et isolation par l'extérieur : l'épaisseur change tout

Quand un ravalement s'accompagne d'une isolation extérieure, toutes les traversées deviennent des chantiers en soi, parce que l'épaisseur du complexe éloigne la façade finie du mur porteur.

Chaque traversée doit être rallongée. Une ventouse doit voir son conduit prolongé par le chauffagiste ; une grille doit recevoir un manchon traversant l'isolant ; un fourreau doit être repris ; un robinet de puisage doit être déporté. Ce qui n'est pas rallongé se retrouve noyé dans l'isolant, c'est-à-dire perdu. Ces reprises se chiffrent, et elles constituent une part de la différence de prix entre un enduit sur mur et un enduit sur isolant, comme le détaille l'article sur l'enduit sur isolation extérieure.

Le prolongement crée un tunnel dans l'isolant, et ce tunnel doit être étanche sur toute sa longueur. Une eau entrée en façade ne se contente pas de mouiller un point : elle chemine derrière l'isolant, sur toute la hauteur, et elle ressort à un endroit sans rapport avec l'entrée. C'est ce qui rend les diagnostics si difficiles sur ce type de façade. La règle de mise en œuvre est donc plus stricte que sur un mur nu : manchon continu, collerette collée sur l'isolant avant l'enduit, recouvrement par le sous-enduit et l'armature, joint souple en périphérie du capot en dernier.

Enfin, tout ce qui portait un effort — patte de descente, support de store, gond de volet — ne peut plus être fixé dans l'isolant. Il faut soit un support rapporté traversant, soit une platine reportée sur le mur porteur avec un profilé, décidés en amont. Découvrir ce point au moment de reposer les volets coûte toujours un retard.

Ce qui se contrôle au devis, en cours de chantier, à la réception

Les traversées se perdent facilement entre le métré et la facture, parce qu'elles ne se comptent pas en mètres carrés. Trois moments permettent de les tenir.

Au devis. La liste des traversées doit exister, avec pour chacune ce qui est prévu : dépose et repose, reprise du pourtour, renfort, calfeutrement, remplacement de l'accessoire. Une ligne « traitement des points singuliers » sans détail ne veut rien dire — elle sera interprétée à la baisse le jour où le planning se tend. Il faut aussi savoir ce qui n'est pas dans le lot façade : la ventouse, la climatisation, l'arrivée télécom relèvent d'autres intervenants, et l'absence de coordination est une cause classique de reprise. La préparation du support détermine ici la qualité finale, exactement comme sur le reste de la façade.

En cours de chantier. Le bon moment pour regarder, c'est quand le support est dégarni et avant que l'enduit ne monte. On voit alors l'état réel du percement, la présence ou l'absence de renfort, la façon dont le manchon est engagé. Une fois l'enduit tiré, plus rien de tout cela n'est visible, et une photo prise à ce stade vaut mieux qu'une discussion six mois plus tard.

À la réception. Quelques gestes suffisent, et ils se font depuis l'échafaudage tant qu'il est en place :

• passer le doigt sous chaque capot et chaque grille : le joint doit être plein, souple, sans manque en partie haute ;
• vérifier qu'une sortie d'eau existe en partie basse des habillages ;
• regarder les sous-faces des saillies : un larmier doit se voir, ou au moins une arête franche ;
• contrôler que l'enduit garde son épaisseur jusqu'au contact, sans bord effilé ni finition manquante ;
• vérifier les lames des grilles neuves, orientées vers le bas et vers l'extérieur ;
• s'assurer que les percements abandonnés ont été rebouchés en profondeur, avec renfort, et non simplement masqués.

Ces points ont leur place dans la liste établie avant de solder le chantier, aux côtés des autres contrôles décrits dans la réception de chantier. Les relever pendant que l'échafaudage est monté coûte une demi-journée. Les relever après coûte un moyen d'accès entier.

Questions fréquentes

Comment étancher le tour d'une ventouse de chaudière en façade ?

En trois couches successives, pas en une. On prépare le pourtour du percement sur un support sain, on pose un renfort d'armature autour de la réservation, on monte l'enduit jusqu'au fourreau en gardant son épaisseur et en formant un bord franc. Ensuite seulement on repose le terminal — par le chauffagiste — et on réalise un joint souple avec un fond de joint, interrompu en partie basse pour laisser sortir une éventuelle infiltration. Le mastic seul, appliqué sur un enduit effilé ou sur un support poussiéreux, ne tient pas une saison complète.

Peut-on simplement mettre du silicone autour d'une grille qui prend l'eau ?

C'est une réparation d'attente, pas une solution. Un calfeutrement ne fonctionne que sur un jeu maîtrisé, entre deux faces propres, avec un fond de joint. Appliqué en surface sur un bord d'enduit dégradé, il masque le défaut, retarde le diagnostic et enferme l'humidité derrière lui. Si l'eau entre déjà, elle entre soit par la géométrie — pas de pente, pas de larmier, lames de grille mal orientées —, soit par un percement dont le pourtour est décollé. Aucun des deux ne se règle avec une cartouche.

Faut-il déposer les grilles et les capots avant d'enduire ?

Chaque fois que c'est possible, oui. Enduire autour d'un appareil en place laisse un manque derrière la collerette, invisible et directement relié au percement. La dépose permet de retailler le percement, de poser un renfort, et de traiter un mur continu. Les seules exceptions sont les appareils qui relèvent d'un autre corps d'état et qu'on ne peut pas coordonner : dans ce cas, il faut l'écrire au devis, et savoir que le pourtour restera un point faible connu.

Pourquoi une tache apparaît-elle à l'intérieur sous ma ventouse seulement quand il pleut avec du vent ?

Parce que la pluie battante plaque l'eau sur la façade et la pousse latéralement dans les moindres discontinuités, alors qu'une pluie verticale ruisselle simplement. Une entrée par traversée se manifeste presque toujours de cette façon : intermittente, corrélée à une orientation, localisée à l'aplomb du percement, et disparaissant en quelques jours. C'est ce qui la distingue d'une remontée capillaire, permanente et basse, ou d'une fissure de structure, dont la trace suit la fissure.

Les traversées se paient-elles en plus du mètre carré de façade ?

Elles ne se mesurent pas en surface, donc elles se comptent à part — le plus souvent à l'unité, parfois dans un forfait de traitement des points singuliers. Ce qui importe n'est pas la forme de la ligne mais son contenu : quelles traversées, quelles opérations pour chacune, et ce qui reste à la charge d'un autre intervenant. Un devis qui ne nomme aucune traversée n'a pas été établi après une vraie visite, et le sujet réapparaîtra en cours de chantier, au moment où il coûte le plus cher à traiter.
