Poser un témoin de fissure et lire son évolution mois après mois

Une fissure de façade pose toujours la même question, et une seule : bouge-t-elle encore ? Tant qu'on n'y a pas répondu, tout le reste est du bavardage. Réparer une fissure vivante, c'est la voir revenir. Attendre indéfiniment devant une fissure morte, c'est laisser l'eau entrer pour rien.

Le témoin est l'instrument qui répond à cette question, et c'est le seul. Ni la largeur, ni la longueur, ni l'allure d'une fissure ne disent si elle est active : seule la comparaison de deux mesures séparées dans le temps le dit. Poser un témoin coûte quelques euros et une demi-heure ; c'est probablement le meilleur rapport entre l'effort et l'information de tout le diagnostic de façade.

Ce qu'un témoin mesure, et ce qu'il ne mesure pas

Un témoin enregistre le mouvement relatif des deux lèvres d'une fissure. Il ne dit rien de la cause, rien de la gravité intrinsèque, rien de la profondeur. Il dit : ça bouge, ou ça ne bouge pas ; et si ça bouge, dans quel sens, de combien, et selon quel rythme.

Ce mouvement se décompose en trois composantes, et il vaut la peine de les distinguer dès le départ :

l'ouverture, quand les deux lèvres s'écartent ou se rapprochent dans le plan du mur, perpendiculairement à la fissure ; le cisaillement, quand elles glissent l'une par rapport à l'autre parallèlement à la fissure — un côté qui descend, typique d'un tassement différentiel ; le décrochement hors plan, quand une lèvre avance ou recule par rapport à l'autre, ce qui se sent au doigt et se voit en lumière rasante.

Un témoin qui ne mesure que l'ouverture rate les deux autres. C'est une limite à connaître avant de choisir son dispositif.

Choisir son type de témoin

Le témoin plâtre

Le plus ancien et le plus simple : une galette de plâtre appliquée à cheval sur la fissure, qui se casse si le mur bouge.

Son avantage est d'être binaire et incontestable : cassé ou intact. Son inconvénient est d'être binaire aussi : une fois cassé, il ne mesure plus rien et il faut le refaire. Il ne donne ni l'amplitude, ni le sens, ni le rythme.

Il reste utile dans un cas précis : quand on veut simplement savoir, sur une échéance courte, si quelque chose se passe. On l'emploie volontiers en complément, pas seul.

Sa pose demande de la méthode. Le témoin doit être posé sur un support solidaire de la structure, pas sur l'enduit. Si l'enduit est décollé, le plâtre enregistrera les caprices de l'enduit et pas ceux du mur. On dégage donc localement l'enduit de part et d'autre de la fissure jusqu'au support, on dépoussière, on humidifie légèrement, puis on applique la galette bien serrée, avec une épaisseur modeste et régulière — un témoin trop épais devient rigide et résiste au premier mouvement, un témoin trop mince se fend au séchage et devient inexploitable. On y inscrit, dans le plâtre frais, un numéro et la date.

Le témoin de verre ou de résine

Une lamelle rigide scellée par ses deux extrémités de part et d'autre de la fissure. Même logique que le plâtre, avec un seuil de rupture plus franc et une meilleure lisibilité. Même limite : il ne se lit qu'une fois.

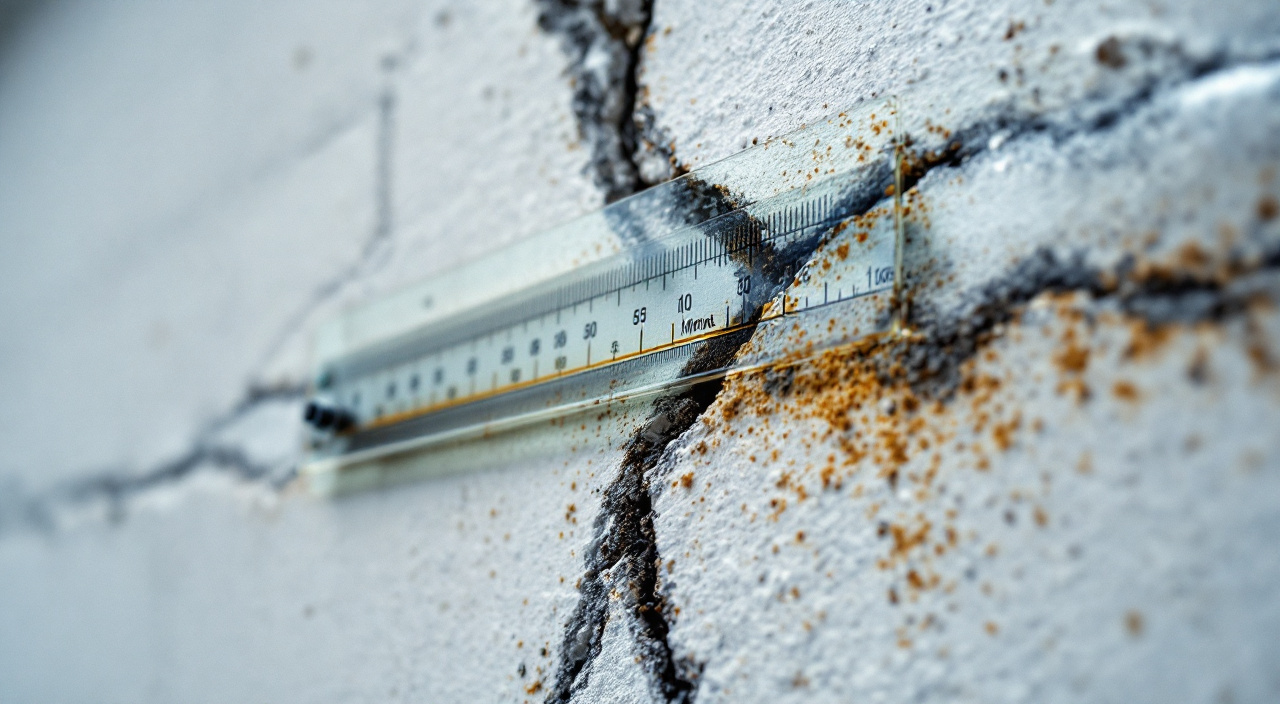

La jauge graduée à deux plaques

C'est aujourd'hui le dispositif de référence pour un suivi sérieux, et le plus utile à un particulier. Deux plaques transparentes se recouvrent partiellement : l'une porte un réticule, l'autre une grille millimétrée. Chaque plaque est fixée d'un côté de la fissure, sur le support sain. Le déplacement relatif se lit directement, avec ses deux composantes dans le plan.

Ses qualités : elle mesure au lieu de casser, elle donne une valeur à chaque relevé, elle survit au mouvement et continue de mesurer, et elle se lit sans instrument. Ses exigences : une pose rigoureuse, avec les plaques bien à plat, bien fixées, et un réglage initial au zéro correctement fait.

Il existe des versions pour les angles rentrants et pour les mesures de décrochement hors plan ; sur une fissure d'angle de bâtiment, la jauge plane ne convient pas.

Les repères et le pied à coulisse

Pour un suivi de précision, on scelle de part et d'autre de la fissure des repères métalliques — des plots, des vis, des billes — et on mesure la distance entre eux à chaque relevé, au pied à coulisse ou au comparateur.

C'est la méthode la plus fine et la plus souple, parce qu'on peut poser plusieurs paires de repères et suivre plusieurs directions. Elle demande en revanche une discipline de mesure : même instrument, même appui, même opérateur autant que possible, sinon la dispersion de mesure noie le signal.

Une variante très parlante : trois repères formant un triangle, deux d'un côté et un de l'autre. Les trois distances mesurées à chaque fois permettent de reconstruire le mouvement dans le plan, ouverture et cisaillement compris.

Le fissuromètre

Ce n'est pas un témoin mais un instrument de lecture : une carte ou une réglette portant des traits d'épaisseurs croissantes, qu'on approche de la fissure pour estimer sa largeur par comparaison. Une loupe graduée fait le même travail en mieux.

Il sert à la première caractérisation, et à vérifier les relevés de la jauge. La largeur mesurée compte moins que sa variation, mais elle sert au moment du choix du procédé de réparation, on y revient plus bas.

Poser un témoin correctement

Choisir les fissures à équiper

On n'équipe pas tout. On choisit :

la fissure la plus large et la plus longue de chaque façade ; celles qui présentent un décrochement hors plan ou une géométrie inquiétante — en escalier dans les joints, partant d'un angle de baie, traversant un mur de part en part ; au moins une fissure de chaque famille repérée, pour comparer ; et une fissure manifestement ancienne et stable, comme point de comparaison — c'est un réflexe rarement pris, et il rend service : il montre ce que donne le bruit de mesure sur quelque chose qui ne bouge pas.

Le tri préalable — quelles fissures méritent l'inquiétude, lesquelles relèvent du simple vieillissement — est l'objet de fissure sur une façade : quand s'inquiéter, quand attendre.

Préparer le support

C'est l'étape que tout le monde bâcle, et celle qui décide de la validité du suivi.

Le témoin doit reposer sur du solide et du solidaire. On sonde l'enduit autour de la fissure ; s'il sonne creux, on le dégage jusqu'au support sain, sur une surface un peu plus grande que le témoin. On dépoussière soigneusement — une jauge collée sur de la poussière se décolle en trois mois et le suivi est perdu.

On évite les emplacements piégés : sous une descente d'eau qui déborde, derrière un massif de végétation, au ras du sol où la tondeuse passera, en plein soleil sur une façade sud si l'on utilise un adhésif sensible à la chaleur.

Fixer

Selon le dispositif : plâtre pour la galette, colle ou vis pour les jauges — les fabricants fournissent les deux options et la notice de pose précise laquelle utiliser selon le support. Sur maçonnerie friable, la vis avec cheville est plus sûre que la colle ; sur béton sain, la colle suffit et évite de percer.

Deux règles constantes : la jauge doit être perpendiculaire à la fissure, sinon le déplacement lu est une projection et sous-estime le mouvement réel ; et elle doit pouvoir coulisser librement, ce qui interdit de coller les deux plaques l'une à l'autre ou de coincer un bord dans un excès de colle.

Repérer et documenter

Chaque témoin reçoit un numéro, marqué à côté de lui de façon durable, et reporté sur un croquis de façade. Le croquis vaut mieux qu'une description : dans six mois, « la fissure de la fenêtre du bas » ne veut plus rien dire quand il y en a trois.

On prend, le jour de la pose, une photo de référence : le témoin de face, cadré large pour situer l'emplacement, puis serré pour lire la graduation, avec un repère d'échelle et la date visible. Cette paire de photos sera refaite à l'identique à chaque relevé.

Le rythme des relevés

Un cycle annuel complet, au minimum

C'est le point que les propriétaires pressés supportent le moins bien, et c'est pourtant le cœur de la méthode. Un bâtiment respire avec les saisons. Les maçonneries se dilatent à la chaleur, les sols argileux gonflent l'hiver et se rétractent l'été, les charpentes travaillent avec l'humidité. Une fissure peut s'ouvrir de façon parfaitement normale en été et se refermer en hiver.

Un suivi de trois mois attrape une portion de cette oscillation et la prend pour une évolution. Il faut au moins un cycle complet de douze mois, et deux valent mieux qu'un, pour séparer la respiration saisonnière d'une véritable progression.

La cadence

Un relevé mensuel est un bon rythme de croisière. On y ajoute des relevés aux moments significatifs :

à la fin de l'été sec, quand le retrait des argiles est maximal ; à la fin de l'hiver humide, quand elles ont regonflé ; après tout événement : sécheresse marquée, épisode pluvieux exceptionnel, travaux de terrassement dans le voisinage, abattage ou plantation d'un arbre proche, intervention sur un réseau enterré.

Le carnet

Un tableau suffit, sur papier ou sur tableur, avec pour chaque relevé : la date, le numéro du témoin, la valeur lue en ouverture, la valeur lue en cisaillement, la météo des jours précédents, et une colonne de remarques. Les photos vont dans un dossier nommé par date.

Ce carnet est un document à valeur de preuve. En cas de sinistre, de litige avec un vendeur ou de déclaration à une assurance, une série de mesures datées et photographiées pèse infiniment plus qu'un souvenir. C'est aussi la pièce qui permet à un bureau d'études d'entrer dans le dossier sans repartir de zéro.

Lire la courbe

Une fois quelques mois de relevés accumulés, on reporte les valeurs sur un graphique simple : le temps en abscisse, l'ouverture en ordonnée. Trois allures se distinguent.

L'oscillation qui revient sur elle-même. La valeur monte, redescend, remonte, et d'une année sur l'autre elle retrouve à peu près le même niveau à la même saison. C'est une respiration : la fissure est stabilisée. Elle peut être réparée, à condition que le procédé accepte ce mouvement saisonnier résiduel.

La progression continue. La valeur monte, avec ou sans oscillation superposée, et ne revient jamais à son point de départ. La fissure est active. Réparer maintenant, c'est réparer deux fois. Il faut chercher la cause avant tout.

Le saut brutal. La valeur bouge nettement d'un relevé à l'autre, puis se stabilise. Quelque chose s'est produit — un événement identifiable, souvent. Le saut mérite une investigation ; la stabilisation ensuite est plutôt bon signe.

Une quatrième allure existe, et c'est la plus désagréable : le bruit. Les valeurs sautent dans tous les sens sans logique. Cela ne veut pas dire que le mur est fou, cela veut dire que la mesure est mauvaise — témoin mal fixé, lecture imprécise, opérateurs différents, jauge décollée. On reprend la pose plutôt que d'interpréter.

Ce que le résultat change pour la réparation

Fissure stabilisée

On répare. La méthode dépend de la largeur et de la nature de l'enduit, et elle va du simple rebouchage à l'ouverture en V, calfeutrement, pontage armé et reprise de finition. Le déroulé complet est dans réparer une fissure de façade.

Pour les fissures fines, le traitement passe souvent par un système souple ou une armature noyée dans la finition, et le choix se fait selon ponter des microfissures.

Le seuil qui fait changer de procédé

C'est ici qu'il faut être précis sans inventer. Les procédés de réparation et les revêtements de façade sont caractérisés par une capacité déclarée à accompagner ou à ponter une ouverture de fissure — une valeur mesurée par le fabricant, et déclarée.

Cette valeur figure sur la fiche technique du produit, et pour les systèmes complets sur leur avis technique ou leur document technique d'application. La décision se prend en comparant l'amplitude de mouvement mesurée par le témoin à cette capacité déclarée, produit par produit. Autrement dit : le seuil n'est pas une propriété de la fissure, c'est une propriété du produit envisagé, et il se lit sur son document.

La question à poser au fournisseur ou à l'entreprise est donc formulable exactement : « ce système est-il déclaré apte au pontage, pour quelle ouverture de fissure, et sous quelles conditions de support ? » Une réponse écrite vaut mieux qu'une réponse orale.

Fissure active

Le témoin a rempli son office : il a évité une réparation inutile. La suite n'est plus un sujet de ravalement mais de structure. Les causes possibles sont connues : mouvement de sol argileux, tassement de fondation, fuite d'un réseau enterré qui lessive le terrain, surcharge, poussée d'une charpente, arbre proche dont le système racinaire assèche le sol.

Le bon interlocuteur est un bureau d'études structure ou un expert construction, pas un façadier. On lui remet le carnet de relevés, les photos, le croquis, et l'historique du bâtiment. Selon le contexte, il pourra demander une reconnaissance de sol, une ouverture de fouille au droit d'une fondation, ou un suivi topographique.

Si le contexte évoque un retrait-gonflement d'argile, il faut par ailleurs se renseigner auprès de sa mairie et de son assureur sur les démarches applicables et sur la situation de la commune : ces informations se vérifient à la source, elles ne se supposent pas.

Et pendant ce temps ?

Une fissure active laisse entrer l'eau, et l'eau aggrave tout. On peut la protéger provisoirement sans la réparer : un calfeutrement souple, non adhérent aux deux lèvres, ou une protection mécanique qui empêche la pluie battante d'entrer sans bloquer le mouvement. Ce qu'on ne fait pas, c'est un rebouchage rigide : il casse, et sa cassure fausse le suivi.

Ce que le témoin apporte au dossier de ravalement

Un suivi de fissures bien tenu change la nature d'une consultation d'entreprises. Il permet d'écrire dans le cahier des charges que telle fissure est stabilisée et telle autre non, d'exiger un traitement spécifique sur les secondes, et de refuser un devis qui prévoit le même rebouchage partout.

Il évite surtout le scénario le plus courant : une façade ravalée à neuf où la fissure réapparaît au premier été, avec une entreprise qui invoque un mouvement du bâtiment et un propriétaire qui n'a rien pour prouver que le mouvement était déjà là. La place de ce suivi dans l'ordre général du diagnostic est décrite dans par où commence un vrai ravalement, et ce qu'on est en droit d'attendre d'une visite d'entreprise dans la visite technique.

Enfin, si la façade doit recevoir un enduit neuf sur une grande surface, le suivi éclaire une autre décision : celle du fractionnement, c'est-à-dire des joints volontairement ménagés pour que l'enduit fissure où on le décide plutôt que là où il veut. Le sujet est traité dans joints de fractionnement d'un enduit.

Questions fréquentes

Combien de temps faut-il surveiller avant de décider ?

Un cycle annuel complet est le minimum défendable, parce qu'il faut avoir vu l'été et l'hiver. Deux cycles donnent une certitude bien supérieure, notamment sur sol argileux où l'amplitude varie beaucoup d'une année à l'autre. Si le chantier ne peut pas attendre, on peut ravaler en protégeant les fissures actives par un traitement souple, en sachant que la question reste ouverte.

Un témoin plâtre intact prouve-t-il que la fissure est morte ?

Il prouve que le mouvement, s'il y en a eu, est resté inférieur à ce que le plâtre pouvait encaisser — ce qui n'est pas la même chose. Le plâtre est un détecteur grossier. Pour affirmer une stabilité, une jauge graduée relevée sur un cycle complet est bien plus convaincante.

Peut-on poser un témoin à l'intérieur plutôt qu'en façade ?

Oui, et c'est souvent instructif quand la fissure traverse : on équipe les deux faces du même mur, au même endroit, et on compare. Une fissure qui bouge des deux côtés en phase confirme un mouvement structurel ; une fissure qui ne bouge qu'en façade oriente vers l'enduit ou le parement.

Faut-il enlever le témoin avant le ravalement ?

Oui, mais pas trop tôt. On le laisse jusqu'au dernier moment, on photographie la dernière lecture, et on note sa position sur le croquis pour pouvoir en reposer un au même endroit après travaux si la fissure était encore surveillée. Reposer un témoin sur un enduit neuf est d'ailleurs une précaution peu coûteuse quand un doute subsiste.

Le témoin peut-il servir en cas de litige ?

C'est l'un de ses usages principaux. Une série de relevés datés, photographiés, avec un croquis de repérage, constitue un élément matériel opposable. Pour un litige déjà engagé ou probable, il vaut mieux que la pose et les relevés soient effectués ou validés par un tiers — expert, huissier, bureau d'études — plutôt que par la seule partie intéressée.

Une fissure qui ne bouge plus peut-elle repartir ?

Oui, si sa cause peut revenir : un sol argileux ne se stabilise pas définitivement, une sécheresse exceptionnelle peut relancer un mouvement endormi depuis dix ans. C'est pourquoi, sur ce type de terrain, on choisit de préférence des systèmes de finition capables d'accompagner un mouvement, même après un suivi rassurant.
