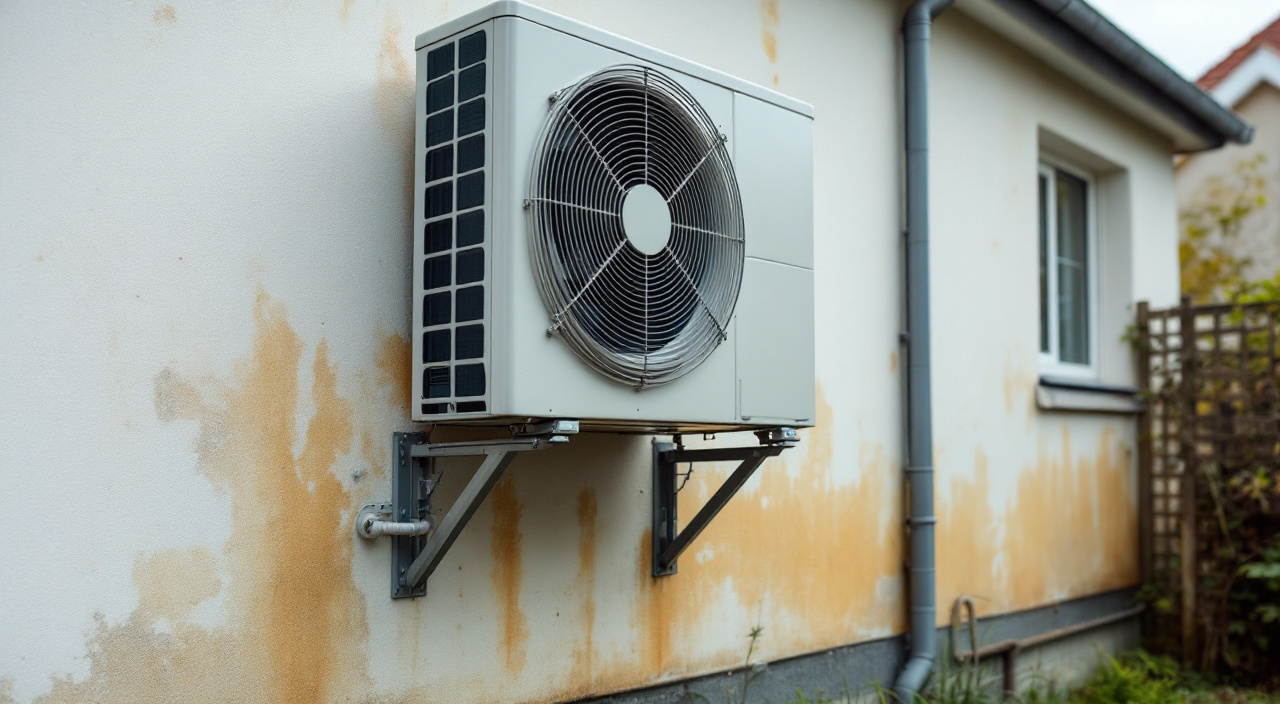

Clim ou pompe à chaleur en façade : supports et reprise d'enduit

Une unité extérieure de climatisation ou de pompe à chaleur, c'est un bloc lourd, vibrant, relié au bâtiment par des tuyaux sous pression qu'on ne débranche pas soi-même, et posé sur des consoles qui traversent l'enduit. Sur un chantier de ravalement, c'est l'obstacle qui coûte le plus cher en temps d'organisation, et celui qu'on découvre le plus souvent au moment de monter l'échafaudage.

La difficulté n'est pas technique, elle est chronologique. Personne sur le chantier de façade n'a le droit ni les moyens de toucher au circuit frigorifique, et le frigoriste ne se déplace pas au pied levé. Un ravalement qui n'a pas prévu ses rendez-vous se termine avec une unité remise en place sur un enduit neuf, avec quatre percements frais et un joint fait à la va-vite.

Ce qu'une unité extérieure impose à la façade

Six contraintes, toutes présentes en même temps.

Un poids. Ce n'est pas une charge extrême, mais elle s'applique en porte-à-faux sur deux consoles, à bonne distance du mur. La fixation doit reprendre cet effort dans le support porteur — jamais dans l'enduit, jamais dans un isolant.

Des vibrations. Un compresseur vibre en fonctionnement. Une fixation correcte comporte des plots antivibratiles ; une fixation directe transmet le bruit dans le mur, et desserre les chevilles avec le temps.

Des percements traversants. Les liaisons frigorifiques, le câble d'alimentation et de commande, et parfois l'évacuation des condensats traversent le mur. Chaque traversée est un point d'entrée d'eau potentiel.

Un écoulement de condensats. En mode chauffage, une pompe à chaleur air-air produit de l'eau en quantité non négligeable, par dégivrage. Cette eau doit être évacuée, faute de quoi elle ruisselle sur la façade et gèle en pied de mur.

Des dégagements à respecter. L'unité doit pouvoir aspirer et souffler librement, et rester accessible pour l'entretien. Les distances minimales à respecter figurent dans la notice du fabricant ; elles conditionnent le rendement de la machine et parfois sa garantie. C'est la notice qu'il faut consulter, pas une règle générale, et elle est le plus souvent téléchargeable à partir de la référence lisible sur l'étiquette de l'unité.

Un voisinage. Le bruit d'une unité extérieure est une source classique de conflit. Un déplacement pendant le ravalement est l'occasion de mieux la placer, et parfois de régler un litige avant qu'il n'existe.

Le relevé, avant de commander l'échafaudage

À faire unité par unité, avec des photos et un croquis.

La machine : marque, modèle, référence complète. Elle donne accès à la notice, donc aux dégagements et aux prescriptions de pose.

Le mode de support : consoles murales, plots ou socle au sol, support sur dalle ou sur toiture-terrasse, potence. Une unité au sol change tout : elle ne gêne l'enduit qu'en pied, et elle ne demande pas de dépose.

L'état des fixations : platines rouillées, chevilles desserrées, traces de coulure sous les points de fixation, mortier éclaté autour d'une tige. Ce sont les mêmes désordres que sur n'importe quel scellement métallique de façade.

Le point de traversée : position, diamètre, état du calfeutrement, présence ou non d'une gaine, sens de la pente du percement.

Le chemin des liaisons : en applique sous goulotte, encastrées, courant en façade sur plusieurs mètres. Une goulotte de plusieurs mètres est un obstacle majeur pour l'enduit.

L'évacuation des condensats : tuyau libre, raccordé, ou inexistant. Regardez la trace sur le mur en dessous : elle raconte la vérité mieux que le tuyau.

L'alimentation électrique : câble apparent, gaine encastrée, coffret de protection en façade.

Ce relevé s'intègre naturellement à l'inventaire de tout ce qui est fixé sur une façade avant travaux, décrit dans volets, fenêtres, câbles.

Déposer ou conserver

Ce qui impose la dépose

• La façade est isolée par l'extérieur. L'isolant passe là où passent les consoles, et les fixations doivent être reprises dans le mur porteur à travers l'isolant. La dépose est inévitable.
• Les consoles ou les platines sont à reprendre. On ne traite pas un scellement rouillé sous une machine en place.
• Le support derrière est à purger. Un enduit décollé derrière une unité ne se répare pas autour d'elle.
• La machine doit être déplacée, pour des raisons de bruit, de dégagement ou de composition de façade.

Ce qui permet de conserver

• L'unité est posée au sol sur un socle, indépendante du mur, avec seulement la traversée à traiter.
• L'unité est en bon état, ses fixations sont saines, et le pan de mur concerné ne demande qu'un nettoyage et une peinture.
• La saison interdit l'arrêt : couper le chauffage d'un logement occupé en hiver n'est pas une option, et c'est un argument qui pèse. Dans ce cas, la solution est souvent de traiter ce pan à une autre période plutôt que de bâcler.

Le point qui n'est pas négociable

Le déplacement ou la dépose d'une unité reliée par des liaisons frigorifiques ne se fait pas par l'entreprise de façade. Le circuit contient un fluide sous pression dont la manipulation, la récupération et la recharge sont encadrées et réservées à des professionnels disposant des attestations requises. Vérifiez que l'entreprise que vous missionnez pour cette opération dispose bien de ces qualifications et demandez-en une copie : c'est une question simple qui écarte beaucoup d'ennuis.

Deux façons de procéder, selon le cas : la dépose complète avec récupération du fluide et remise en service ensuite, ou la dépose de l'unité seule sur liaisons conservées, en la décrochant de ses consoles et en la posant provisoirement sur un support, sans ouvrir le circuit. La seconde est plus rapide et moins coûteuse, mais elle suppose que les liaisons soient assez longues et qu'on ne les plie pas — c'est le frigoriste qui le dit, pas le maçon.

Le calendrier : quatre rendez-vous, pas un

C'est le cœur du problème. Notez-les au planning dès la signature du devis.

Rendez-vous 1 — avant le chantier. Le frigoriste passe, regarde, dit ce qui est possible : dépose sur liaisons conservées ou dépose complète, longueur disponible, état du circuit, contraintes de repose. Il chiffre. Cette visite est aussi celle où se décide un éventuel déplacement.

Rendez-vous 2 — au démarrage. Dépose effective, avant que l'échafaudage ne gêne son accès, et avant toute purge du support. L'unité est stockée à l'abri, calée, protégée.

Rendez-vous 3 — quand l'enduit est fini et sec. Repose sur consoles neuves ou reprises, raccordements, mise sous vide et remise en service si le circuit a été ouvert, contrôle de fonctionnement.

Rendez-vous 4 — à la réception. Vérification en fonctionnement, contrôle des traversées et des condensats après le premier épisode de pluie ou le premier dégivrage.

Ce que ce calendrier évite : la scène classique où l'unité revient sur une façade neuve, où l'on perce quatre trous dans un enduit de trois jours, où le mastic est appliqué sur un support poussiéreux, et où personne ne veut assumer la fissure qui suit.

Travailler autour d'une unité conservée

Si la dépose n'est pas possible, la protection devient le sujet.

Couper l'alimentation pendant les travaux salissants, et le faire savoir aux occupants.

Protéger l'échangeur avant tout. Les ailettes de l'échangeur sont fines, serrées, et elles se bouchent avec une poussière de ponçage ou une projection de mortier. Un échangeur encrassé perd son rendement et se nettoie difficilement. On enveloppe l'unité d'un film, en laissant l'ensemble accessible et en le retirant dès la fin de la phase salissante — une unité qui fonctionne sous bâche surchauffe.

Protéger le ventilateur et la grille, où une coulée de mortier durcie bloque les pales.

Arrêter l'enduit proprement autour des consoles, avec un fond de joint et un joint souple plutôt qu'un contact direct. Un mortier serré contre une platine se fissure au premier cycle thermique.

Accepter la limite : un enduit appliqué derrière une machine en place n'est ni dressé ni contrôlable. Sur une façade de qualité, c'est un argument décisif en faveur de la dépose.

Reprendre les platines et les consoles

C'est la partie qui relève vraiment du façadier, et elle obéit aux mêmes règles que toute fixation en façade.

Déposer les consoles, ne pas se contenter de dévisser l'unité. Ce qui compte est ce qu'il y a derrière.

Purger et traiter. Chevilles extraites, réservations dégagées jusqu'au support sain, fers rouillés brossés jusqu'au métal et passivés, rebouchage en plusieurs passes. Une console rouillée se remplace : elle ne se repeint pas en place.

Refixer dans le support porteur. C'est la règle qui gouverne toutes les fixations lourdes en façade : on traverse l'enduit, on ancre dans le mur, et la cheville se choisit selon le matériau réellement rencontré — plein, creux, béton, brique. Le raisonnement complet est dans percer et fixer dans un enduit de façade.

Sur une façade isolée par l'extérieur, la question change de nature. L'isolant ne reprend aucune charge. Il faut un dispositif traversant — platine déportée, entretoise rigide, rail de fixation posé avant l'isolant — dimensionné pour la charge et compatible avec le système d'isolation. C'est exactement le problème posé par un store banne, traité dans fixer un store banne sur une façade isolée par l'extérieur, et la solution est de la même famille. Cela se prépare avant la pose de l'isolant, pas après, sous peine de devoir ouvrir un système fini. Ce que l'épaisseur d'un système d'isolation change à tous les points singuliers est développé dans l'enduit sur isolation extérieure.

Conserver les plots antivibratiles, ou les remplacer s'ils sont écrasés. C'est peu coûteux et cela évite un bruit transmis dans les murs.

Repérer et coter la position avant dépose. Une unité reposée à quelques centimètres près retombe rarement sur les mêmes trous, et les anciens percements se retrouvent visibles.

Les traversées : le point qui fait entrer l'eau

C'est le désordre le plus fréquent et le plus discret, parce qu'il se manifeste à l'intérieur, longtemps après.

Les principes, valables pour toute traversée de façade :

• Le percement doit être en légère pente vers l'extérieur, pour que l'eau ne puisse pas cheminer vers l'intérieur.
• Une gaine ou un fourreau continu doit traverser toute l'épaisseur du mur, sans interruption dans l'enduit.
• Le calfeutrement se fait sur toute la longueur du percement, pas seulement en surface — un bouchon de mastic en applique ne tient pas.
• L'enduit s'arrête sur un joint souple, jamais serré directement contre une gaine PVC ou un tube isolé.
• Un chapeau, une rosace ou une pente d'enduit protège le point d'entrée du ruissellement.

Ces règles, communes aux ventouses, grilles, gaines et sorties de câble, sont détaillées dans ventouses, grilles et gaines. Une liaison frigorifique ajoute une contrainte propre : l'isolant des tubes ne doit pas être écrasé ni percé au passage, sous peine de condensation à l'intérieur du mur.

Les condensats, qu'on oublie systématiquement

Une pompe à chaleur en fonctionnement hivernal produit de l'eau à chaque dégivrage. Trois symptômes sur une façade :

• une coulure verticale permanente sous l'unité, avec algues et salissures ;
• une plaque de glace au sol en hiver, sous l'unité, qui est aussi un risque de chute ;
• une zone de pied de mur constamment humide, qui dégrade l'enduit et favorise les remontées.

Le traitement est simple et il se fait au moment du ravalement : raccorder l'écoulement à un tuyau conduisant l'eau vers un point d'évacuation ou un exutoire éloigné du mur, en évitant les parcours qui gèlent. Une unité murale sans bac de récupération ni écoulement organisé abîmera l'enduit neuf que vous venez de payer.

Profiter du chantier pour mieux placer la machine

Le ravalement est le seul moment où déplacer une unité coûte relativement peu, puisque l'échafaudage est monté et que la façade est ouverte. Quatre raisons de le faire :

• Le bruit. Éloigner l'unité d'une fenêtre de chambre, de la sienne ou de celle du voisin, règle un problème durable. Les précautions de bon voisinage pendant et après un chantier sont abordées dans nuisances et voisinage.
• La composition. Une unité au milieu d'une façade principale se voit ; la même sur un pignon ou en fond de cour ne se voit plus.
• L'entretien. Une machine accessible depuis le sol se nettoie et se dépanne sans échafaudage.
• Le rendement. Un emplacement respectant les dégagements de la notice et à l'abri des vents dominants fonctionne mieux.

Attention toutefois : déplacer une unité peut allonger les liaisons frigorifiques, ce qui a des conséquences techniques et parfois réglementaires sur la charge en fluide. C'est au frigoriste de le dire, lors du premier rendez-vous.

Contrôler à la réception

• 1. L'unité est de niveau, fermement fixée, sans jeu à la main, sur des plots en bon état.
• 2. Les fixations sont ancrées dans le support porteur, ce qui doit être écrit dans le compte rendu de repose.
• 3. Les traversées sont étanches : gaine continue, pente vers l'extérieur, joint souple, protection contre le ruissellement.
• 4. Les condensats sont évacués et l'on peut montrer où l'eau va.
• 5. Les dégagements de la notice sont respectés après travaux — l'épaisseur d'une isolation extérieure les a peut-être réduits.
• 6. La machine fonctionne, en froid et en chaud, avec un contrôle réalisé par le frigoriste et consigné.
• 7. Aucune trace neuve sur l'enduit : coulure sous l'unité, salissure de mortier, éclat autour d'un percement.

Questions fréquentes

Peut-on enduire autour de l'unité sans la déposer ?

Techniquement oui, et cela se fait tous les jours. Mais il faut savoir ce qu'on accepte : derrière la machine, l'enduit ne sera ni dressé, ni contrôlé à la règle, ni de la même épaisseur ; les consoles ne seront pas reprises ; et le support caché ne sera pas purgé. Sur une façade secondaire dont on refait surtout l'aspect, c'est un compromis raisonnable. Sur une façade qu'on refait à neuf pour vingt ans, c'est une réserve permanente. Le devis doit dire explicitement lequel des deux cas il chiffre.

Qui doit intervenir pour déposer l'unité ?

Un professionnel du froid ou du génie climatique, disposant des attestations requises pour manipuler les fluides frigorigènes. L'entreprise de façade ne peut ni ouvrir le circuit, ni récupérer le fluide, ni recharger. Selon la configuration, l'intervention peut se limiter à décrocher l'unité de ses consoles sans ouvrir le circuit, ce qui est plus simple et moins coûteux — mais c'est le frigoriste qui juge si les liaisons le permettent. Faites-le venir avant la signature du devis de ravalement : sa réponse change le chiffrage.

Faut-il vider le circuit à chaque fois ?

Non, pas systématiquement. Si les liaisons sont assez longues et peuvent être déplacées sans contrainte excessive, l'unité se décroche et se repose sans ouvrir le circuit. C'est le cas le plus fréquent pour un simple ravalement. La vidange et la recharge deviennent nécessaires quand l'unité doit être franchement déplacée, quand les liaisons doivent être recoupées, ou quand une isolation extérieure impose de refaire la traversée. C'est une différence de coût importante, et elle mérite d'être posée dès la visite technique.

Que faire des goulottes qui courent sur la façade ?

Les déposer, presque toujours. Une goulotte laissée en place oblige à enduire de part et d'autre, crée deux lignes de raccord sur toute sa longueur et vieillit mal. Le ravalement est l'occasion de choisir : soit un cheminement encastré et repris proprement, soit une goulotte neuve reposée sur l'enduit fini, avec des fixations correctes et des joints. Ce qu'il ne faut pas faire, c'est enduire jusqu'au bord d'une vieille goulotte que l'on remplacera deux ans plus tard.

L'unité est sous garantie. La dépose la remet-elle en cause ?

C'est une question à poser à l'installateur ou au fabricant avant les travaux, et à faire confirmer par écrit. En pratique, une dépose et une repose réalisées par un professionnel qualifié, avec un compte rendu d'intervention, ne posent pas de difficulté ; une intervention par une entreprise non qualifiée, si. Conservez le compte rendu de repose avec les documents de garantie : c'est la pièce qui vous servira si un dysfonctionnement apparaît ensuite.

La machine est bruyante et le voisin s'en plaint. Le ravalement peut-il régler cela ?

Il peut aider, sans rien garantir. Trois leviers existent au moment des travaux : déplacer l'unité pour l'éloigner et changer l'orientation du soufflage, remplacer les plots antivibratiles et vérifier que rien ne transmet les vibrations au mur, et poser un écran acoustique ou un habillage, à condition qu'il respecte les dégagements de la notice — un caisson trop fermé dégrade le fonctionnement et peut aggraver le bruit. Si la gêne est sérieuse, faites intervenir quelqu'un qui mesure plutôt que de bricoler à l'estime, et parlez-en au voisin avant qu'il n'écrive.
